Zhongtuo Roll Forming Machinery Co., ltd

바닥 갑판 용 압연 기계
바닥 갑판 용 압연 기계
바닥 갑판 용 압연 기계
바닥 갑판 용 압연 기계
바닥 갑판 용 압연 기계

바닥 갑판 용 압연 기계

지불 유형: L/C,T/T,D/P,Western Union,D/A
Incoterm: FOB
최소 주문량: 1 Set/Sets
배송 시간: 30 일

지금 연락 바구니에 추가

기본 정보

    모형: ZT-004

    자료: 세라믹 타일

    유형: 유약을 바른 타일

    크기: 1000 * 1000mm

    두께: 8mm

    표면 처리: 유약

    기능: 방수, 내마모성, 정전기 방지

    Floor Deck Machine Total Weight: About 14T(up To The Final D

    Material Type: GI/PPGI/AL

    Material Feeding Width: 1000/1200/1220/1250mm(customized)

    Material Thickness: 0.80-1.20mm

    Sheet Length: Any Length

    Length Tolerance: ±2mm/6m

    Working Speed: 12-15 M/min (10 Piece Per Min As 8 Feet Per Piece,

    Control System: Mitsubishi/Siemens PLC& Transducer(customized)

    Total Power: About 15KW

    Total Weight: About 14T(up To The Final Design)

Additional Info

    포장: 나체상

    생산력: 15m/min

    상표: 중 통

    수송: Ocean,Land

    원산지: 캔주

    공급 능력: 30sets/month

    인증 : ce/iso9001

제품 설명

바닥 갑판 용 압연 기계


제품 설명


이 기계에 의해 기계를 형성하는 새로운 빌딩 베어링 플레이트 롤은 표면 패널을 만드는 데 사용되며,

높은 파, 높은 강도, 높은 자동화 및 낮은 비용과 같은 장점. 철제 구조 바닥 패널의 유형입니다

낮은 조명, 어려운, 설치하기 쉬운 성격을 가진 강철 건축 자재, 건설에 광범위하게 적용

마천루, 주거용 건물 및 교량. HBYX 시리즈 철강 구조 바닥 패널의 기능으로 신뢰할 수있는,

편리한 작업, 자동으로 다양한 철강 구조 바닥 패널을 형성에서 사용할 수 있습니다. 이 기계는

언 로더, 피드 선도 테이블, 주 성형기, 펀칭 시스템, 절단 장치, 유압 스테이션 및 컴퓨터

제어 시스템.

이것은 우리가 바닥 갑판 롤 성형 기계에 대한 새로운 유형의 엔지니어, 귀하의 필요를 충족 수 있다면, 저희에게 문의하십시오.

기계 제품을 형성하는 바닥 데크 플레이트 롤의 특성

1, 빠른 철강 구조 건설 요구 사항에 적응 짧은 시간에 견고한 작업 플랫폼을 제공 할 수 있습니다

시간, 그리고 여러 층 데크를 누를 수있는 강판을 누를 때, 콘크리트 층 슬래브

구성.

2, 콘크리트 바닥으로 위상 층 갑판 강판의 사용에, 또한 바닥의 강성을 높일 수 있습니다,

철강 및 콘크리트의 소비.

3, 윤곽 플레이트 표면 엠보싱 플레이트와 콘크리트 사이의 바닥 갑판 최대 바인딩 력을 만들기 위해,

전체, 보강재와 함께 바닥 갑판 플레이트 시스템은 높은 베어링 용량을 갖습니다.

4, 캔틸레버의 상태에서, 바닥 덱 플레이트는 영구 템플릿으로 만. 캔틸레버의 길이는

단면 마루 갑판의 재산에 따라 놓일 수있다. 캔틸레버 플레이트 균열을 방지하기 위해,

부정적인 보강을하는 구조 엔지니어의 설계에 따라 베어링이 필요합니다.

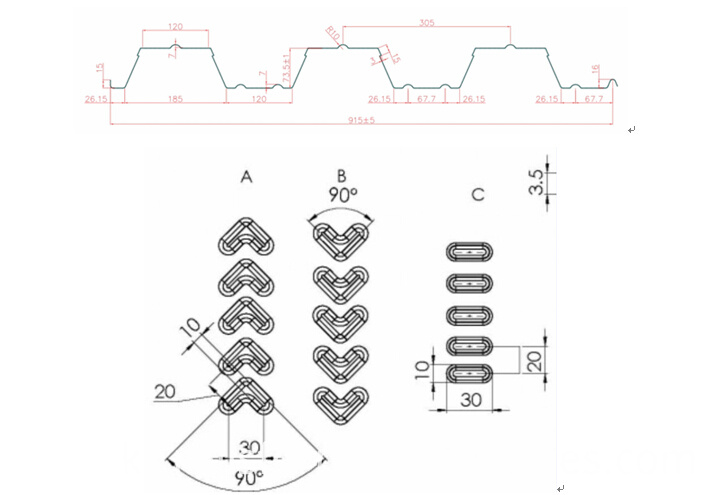

도면 프로필 또는 완제품 사진

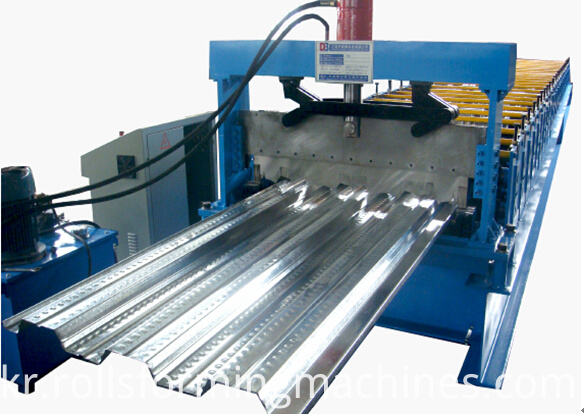

floor deck roll forming machine

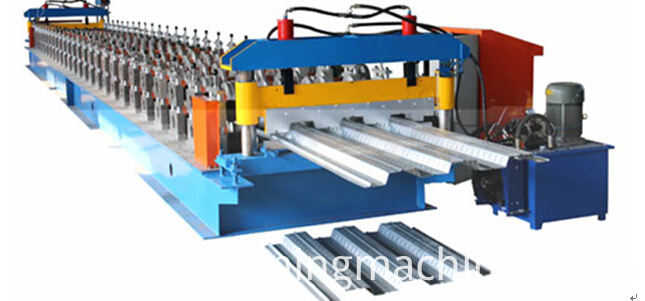

floor deck machine


metal decking machine


기계를 형성 베어링 플레이트 롤을 구축 금속 층 데크 시트 패널 롤 성형 기계의 사양

Main parameters of ZT 915 floor deck forming machine

1

Suitable material

galvanizes sheet/ colored coil

2

Width of the feeding material

1300 mm

3

Effective width of the plate

915 mm

4

Thickness of feeding material

0.8-1.2mm

5

Productivity

15m/min

6

Two Main motor power

11kw +11kw

7

Rollers' material

45# steel Rolling chromium

8

Diameter of shaft

90mm

9

Wall thickness of the main forming machine

22mm steel plate

10

Backboard Thickness

20mm

11

Cutting hydraulic system`s motor power

5.5kw

12

control system,

PLC

13

Dimensions of major structure

13000mm*1400mm*1600mm

14

Weight

14T

15

Stations

27

금속 플로어 데크 시트 패널 롤 성형기의 생산 공정

언 코일 → 기계에 재료 공급 → 롤 성형 → 길이 측정 → 단차 형성 → 자동 절단 → 제품 수령

건물 베어링 플레이트 롤 성형 기계 금속 바닥 데크 시트 패널 Un-coiler 시스템 롤 성형 기계

floor deck decoiler


용도 : 강철 코일을지지하고 턴테이블 방식으로 풀어내는 데 사용됩니다. 롤 포밍 시스템에 의해 당겨 진 수동 코일 풀림

적재 능력 : 5T

뒤집기 너비 : 1000 / 1200 / 1250mm

내경 : 450-550mm

엔트리 비치

Floor Deck Panel Decking Machine entry beach 1

용도 : 원료 (강판)를 비치하여 제조 및 가공하고, 제품이 깔끔하고 평행하며 모든 것이 균일하다는 것을 보장 할 수 있습니다. 위치 확인 패널의 기능을 확인하려면 장비 규정을 참조하십시오.

주 롤 포밍 머신

Floor Deck Panel Decking Machine main roll forming 01

사용법 : 제품 형상과 정밀도를 유지하기 위해 용접 된 시트 구조, 모터 감속기 구동, 체인 전송을 채택하여 성형 플레이트 표면을 부드럽고 스탬프 찍을 때 쉽게 표시 할 수없는 크롬 도금 처리했습니다.

프레임 : 350 H 스틸

주행 모드 : 체인

롤러의 물자 : 45 # 강철, 표면 단단한 크롬 도금.

주요부 길이 : 14200 * 1300 * 1400mm

전압 : 380V / 50HZ3Phase

롤러 정착기 : 중간 플레이트

갱구의 물자 : 45 # 강철

샤프트 직경 : φ80mm

롤러 수 : 30 개 롤러

전단 메커니즘

Floor Deck Panel Decking Machine main roll forming 02

사용법 : 그것은 유압 드라이브와 자동 위치를 채택하여 치수를 결정하고 목표 제품을 절단합니다.


특징 : 안정성, 정밀성 및 절삭 속도 보장

기능 : PLC에 의해 제어되는 자동 절단.

블레이드 재질 : Cr12 급냉

전원 공급 장치 : 수력

참조 용 기계 사진 :


199
