Zhongtuo Roll Forming Machinery Co., ltd

스틸 및 금속 지붕 타일 롤 성형 기계 판매
스틸 및 금속 지붕 타일 롤 성형 기계 판매
스틸 및 금속 지붕 타일 롤 성형 기계 판매
스틸 및 금속 지붕 타일 롤 성형 기계 판매
스틸 및 금속 지붕 타일 롤 성형 기계 판매

스틸 및 금속 지붕 타일 롤 성형 기계 판매

단가: USD 7800 - 9800 / Set/Sets
지불 유형: L/C,T/T,D/P,Paypal,Money Gram,Western Union,D/A
Incoterm: FOB,CFR,CIF,FCA,CPT,CIP
최소 주문량: 1 Set/Sets
배송 시간: 30 일

지금 연락 바구니에 추가

기본 정보

    모형: ZT-004-106

    Number Of Rollers: 16 Rollers

    Diameter Of Shafts: Φ85mm

    Material Of Shafts: 45# Steel

    Material Of Rollers: 45# Steel, Surface Hard Chromium Plating

    Drive Mode: Chain 1.25 Inches

    Frame Thickness: 16 To 18mm

    Voltage: 380V/50HZ3Phase

    Weight Of Main Part: About 5.5 T

    Length Of The Main Part: About8500х1650х1500mm

    Hydraulic Converter: Schneider

Additional Info

    포장: 누드 패키지

    생산력: 30 sets per month

    상표: 중동

    수송: Ocean,Land

    원산지: 중국 허베이

    공급 능력: 30 sets per month

    인증 : ce,iso9001

제품 설명

스틸 및 금속 지붕 타일 롤 성형 기계 판매

고객 도면 프로파일 :

Steel & Metal Roof Tile Roll Forming Machine for Sale

재질 두께 : 0.2 ~ 0.8mm

가공 재료 : 유색 강판, 아연도 금판 또는 알루미늄 판

작업 속도 : 분당 18 ~ 20 미터

Steel & Metal Roof Tile Roll Forming Machine for Sale


생산 과정

언 와인딩 기계로 공급 재료 롤 성형 길이 측정 → 단계 형성 → 자동 절단 제품 수신

생산 라인 구성 요소

No.

Name

Unit

Qty

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut two pillar type

set

1

6

Electric motor China famous brand Mengniu

set

1

7

Output table

set

1

FOB Tianjin:7800 USD

Payment terms

30% T/T in advance and balance 70% after inspection confirmation before shipment.

Delivery

Within 45 working days after receipt of deposit.

Packing

Nude packing with 1*40GP container

Warranty

One year, and we will provide the technical support for the whole life.

Installation

1. Training: the buyer should charge of visa, return ticket, food and accommodation overseas and USD50/person/day for salary.

2. Need one technician

3. Training time: one week (contains the time of installation and adjustment)

Spare part

1. Easy damaged parts: conk 2 pcs, fuse-link 4 pcs;

2. Rubber mat 1 pcs;

3. Bolt spanner 1 pcs

4. One counter

5. One cutting blade

코일 공급부

사용법 : 원료 (강판)를 해변을 통해 제조 및 가공 공정에 투입하면 제품이 깔끔하고 평행하며 모든 것이 균일하다는 것을 보증 할 수 있습니다. 로 케이트 아이언 아이언의 기능을 알기 위해서는 장비 규정을 참조하십시오.

Steel & Metal Roof Tile Roll Forming Machine for Sale

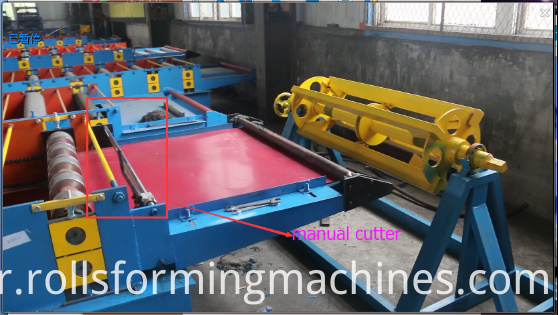

수동 절단 날 :

Metal Roof Tile Roll Forming Machine

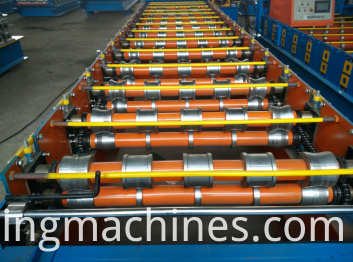

성형 장치

용도 : 제품 형상과 정밀도를 유지하기 위해 용접 시트 구조, 모터 감속기 구동, 체인 전송을 채택하여 성형 플레이트 표면을 원활하게 유지하면서 작업 할 때 쉽게 표시 할 수있는 크롬 도금 처리

특징 : 안정성, 정밀도 및 수명 보장.

No.

Main parameter

1

Length of the main part

About8500х1650х1500mm

2

Weight of main part

About 5.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)

4

Roller fixer

Middle plate welded

5

Frame

350 H steel welded

6

Frame thickness

16 to 18mm

7

Drive mode

Chain 1.25

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ85mm

11

Number of rollers

16 rollers

14

Main power

7.5kw

세부 그림 :

Steel & Metal Roof Tile Roll Forming Machine for SaleSteel & Metal Roof Tile Roll Forming Machine for Sale

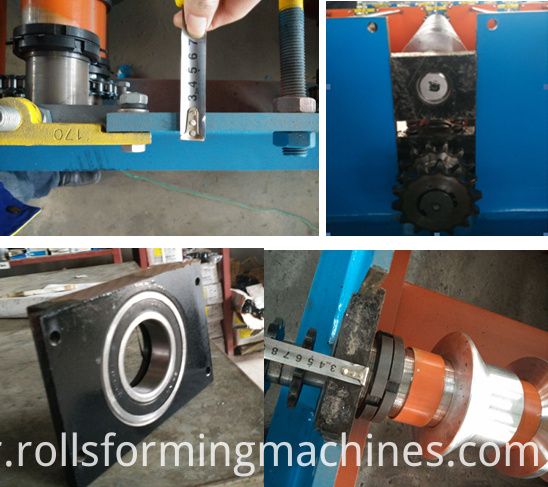

기계 프레임 정보 :

Steel & Metal Roof Tile Roll Forming Machine for Sale

참고 : 이에 따라 노란색 부분을 두껍게 만드십시오.

Steel & Metal Roof Tile Roll Forming Machine for Sale

체인 기어 직경 : 113

치아 : 14

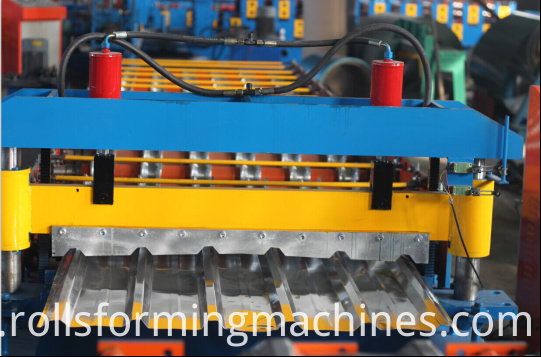

절단 장치

고급 유압 구동, 성형 후 자동 펀칭 및 절단, 왜곡 또는 낭비 없음, 높은 수준의 안전 계수 (절삭 공구, 유압 탱크 및 커터 기계 포함)

Blade Material

Cutting system

Cr12 quenched

Full automatic

Steel & Metal Roof Tile Roll Forming Machine for Sale

참고 : 두 개의 유압 실린더

계수기

하나의 카운터가 길이, 펄스를 측정하고 길이를 결정합니다. 길이 측정을위한 Omron 인코더

테이블을받는 제품

1. 그것은 용접 강철 및 제품을 전달하는 지원 롤러를 채택한다.

2. 3 * 0.9 * 0.6m

제어 장치

1. 델타 대만의 PLC, 트랜스 듀서, 터치 패널 채택으로 안정성, 정밀도 및 수명이 빠른 고속을 보장합니다.

2. 기타 전기 부품 델타 브랜드

3. 가동 스위치, 에어 브레이크, 라디에이터, 변압기 및 누전 보호 장치가있어 조작의 편리 성과 안전성이 우수합니다.

Screen

PLC

Text screen displayer

Taida DVP14ES from Taiwan

유압

(유압 탱크 2 세트, 유압 오일 펌프 세트, 유압 파이프 4 개, 전자기 밸브 2 세트 포함)

Origin

Power

Advanced hydraulic system from Taiwan

4.5kw
