Zhongtuo Roll Forming Machinery Co., ltd

루핑 패널 용 리지 캡 기계
루핑 패널 용 리지 캡 기계
루핑 패널 용 리지 캡 기계
루핑 패널 용 리지 캡 기계
루핑 패널 용 리지 캡 기계

루핑 패널 용 리지 캡 기계

단가: USD 25000 - 6500 / Set/Sets
지불 유형: L/C,T/T,D/P,Western Union
Incoterm: FOB
최소 주문량: 1 Set/Sets
배송 시간: 30 일

지금 연락 바구니에 추가

기본 정보

    모형: Zt-003-153

Additional Info

    포장: 누드 패키지

    생산력: 30m/min

    상표: 중 통

    수송: Ocean

    원산지: 캔주

    공급 능력: 30sets/month

    인증 : ce,iso9001

제품 설명

우수한 품질의 릿지 캡 기계


루핑 패널 용


좋은 품질을 가진 릿지 캡 기계 의 코일 너비 는 일반적으로 300-550mm입니다. 기계를 형성하는 능선 뚜껑 롤의 두께는 0.25-8mm입니다. 그것은 고객의 요구에 따라 강판을 연속적으로 형성 할 수 있으며 자동으로 길이로자를 수 있습니다. 이 장비는 경량, 고속 성형, 저소음, 안정적인 변속기, 쉬운 작동, 우수한 외관 등과 같은 많은 장점을 가지고 있습니다.

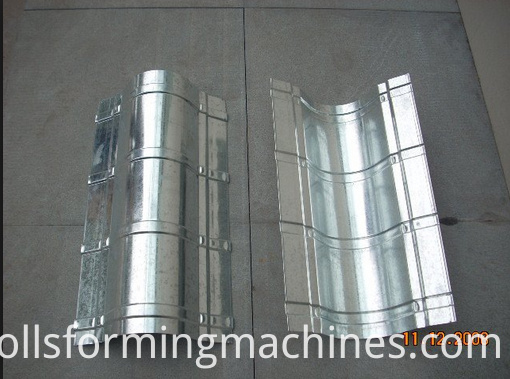

도면이 제품 사진을 프로파일 링하거나 완성합니다.

ridge cap machine with good quality 01

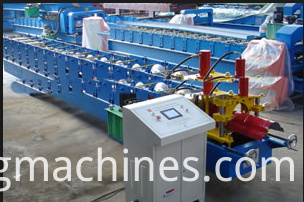

좋은 품질과 릿지 캡 기계 의 일반적인 개요

Ridge Cap Roll Forming Machine 01


품질 좋은 리지 캡 기계 의 작업 흐름

Ridge Cap Roll Forming Machine 02


좋은 품질의 릿지 캡 기계의 언코 일러 시스템

사용법 : 스틸 코일을지지하고 회전 가능한 방식으로 코일을 풀 때 사용됩니다.

롤 포밍 시스템에 의해 당겨지는 수동 풀림

적재 능력 : 5T

뒤집기 너비 : 1000mm

내경 : 450-550mm

Ridge Cap Roll Forming Machine 03

고품질의 릿지 캡 기계의 진입 해변

사용법 : 원료 (강판)를 해변을 통해 제조 및 가공 공정에 투입하여 제품이 깔끔하고 평행하며 모든 것이 균일 함을 보장 할 수 있습니다. 왼쪽 - 오른쪽 가이드가있는 주 기계의 시작 부분에 설정됩니다. 작업자가 올바른 방향으로 시트를 만들 수 있도록 도와 주며, 왼쪽과 오른쪽은 수동 스크류 구조로 별도로 조정할 수 있습니다.

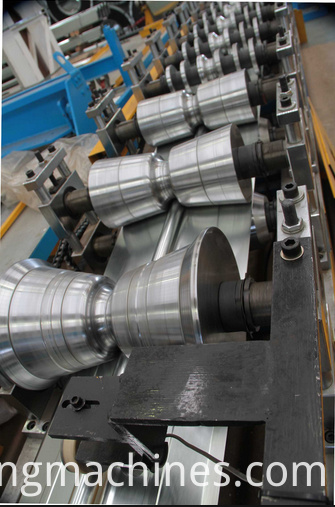

고품질의 릿지 캡 기계의 주 롤 성형 시스템

주요 부분 길이 : 약 6500 * 1300 * 1400

본체 중량 : 3.5 톤

전압 : 380V / 50HZ 3Phase 또는 고객의 요청으로

롤러 정착기 : 중간 플레이트

프레임 : 350 H 강 용접

주행 모드 : 체인

롤러의 물자 : 45 # 강철, 표면 단단한 크롬 도금.

갱구의 물자 : 45 # 강철

샤프트 직경 : φ60mm

롤러 수 : 11 롤러

주전원 : 3.2kw

Ridge Cap Machine With Good Quality 02

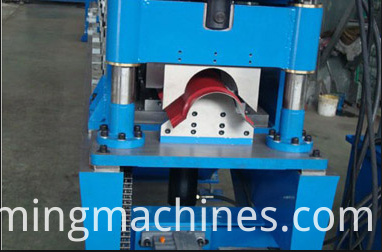

스텝 형성 메커니즘

특징 : 그것은 단계를 만들기 위해 사용됩니다, 유리 타일의 최종 형성

곰팡이의 재료 : Cr12 급냉


릿지 캡 기계의 우수한 품질로 전단 메커니즘

특징 : 안정성, 정밀성 및 절삭 속도 보장

기능 : PLC에 의해 제어되는 자동 절단

그것은 유압 드라이브 및 자동 위치를 채택하여 치수를 결정하고 목표 제품을 절단합니다.

블레이드 재질 : Cr12 급냉

전원 공급 장치 : 수력

구성 요소 : 여기에는 하나의 블레이드 세트, 하나의 유압 탱크 및 하나의 커터 기계가 포함됩니다.

Ridge Cap Machine With Good Quality 03

좋은 품질로 릿지 캡 기계의 유압 역

그것은 기어 펌프에 의해 제어됩니다. 유압 오일을 유압 오일 탱크에 채우고 나면 펌프가 커터 기계를 작동시켜 절단 작업을 시작합니다.

전력 : 5.5kw

유압 오일 : 46 #

구성 요소 :이 시스템에는 유압 탱크 세트, 유압 오일 펌프 세트 및 4 개의 유압 파이프가 포함됩니다. 2 세트의 전자기 밸브.

Ridge Cap Machine With Good Quality 04

릿지 캡 기계의 전기 제어 시스템

특색:

1. 채택 된 PLC, 주파수 변환기, 안정성, 정밀도 및 일생에 고속을 지키기 위하여 대만에서 델타 접촉 스크린.

2. 기타 전기 소자는 Panasonic

Ridge Cap Machine With Good Quality 05

제품 디렉토리 : 루핑 시트 롤 성형 기계 > 유약 바른된 타일 및 릿지 모자 롤 형성
