Z 형 강철 주철 냉연 롤 성형기

    단가: USD 12500 - 26000 / Set/Sets
    지불 유형: L/C,T/T,D/P,Western Union
    Incoterm: FOB
    최소 주문량: 1 Set/Sets
    배송 시간: 45 일
기본 정보

모형: ZT-005-09

Additional Info

포장: 누드 포장

생산력:  8-15 m/min

상표: 중 통

수송: Ocean,Land

원산지: 중국

공급 능력: 30 sets per month

인증 : CE ISO9001

제품 설명

Z 형 추운 롤 냉간 압연 기계 Z 형 강철 도리 기계

상품 설명

기계 설명 : Z 형 추운 롤 감기 롤 성형 기계 Z 철강 플러렌 기계

수량 : 1 SET

배달 시간 : 입금을받은 후 45 일 (영업일 기준)

컨테이너 유형 : 40GP 1 대


Z Steel Purlin Machine 공정 흐름 :

언 코일 → 기계로 재료 공급 → 롤 성형 → 길이 측정 → 자동 절단 → 제품 수령

제품명 : Z 형 성형기

1. 적합 재질

유형 : GI / PPGI / AL

두께 : 2.0-3.0mm

2. 제품 사양

길이 : 길이

길이 공차 : ± 2mm / 6m

3. 작업 속도 : 8-15 m / min (표준 장비)

4. 제어 시스템 : Mitsubishi / Siemens PLC & 변환기 (주문형)

5. 총 출력 : 6KW

6. 총 중량 : 약 6.2T (최종 디자인까지)

언 코 일러 시스템

Z 형 풀린 콜드 롤 성형기의 상세 정보

사용법 : 스틸 코일을지지하고 턴테이블 방식으로 풀어내는 데 사용됩니다. 롤 포밍 시스템에 의해 당겨지는 수동 풀림

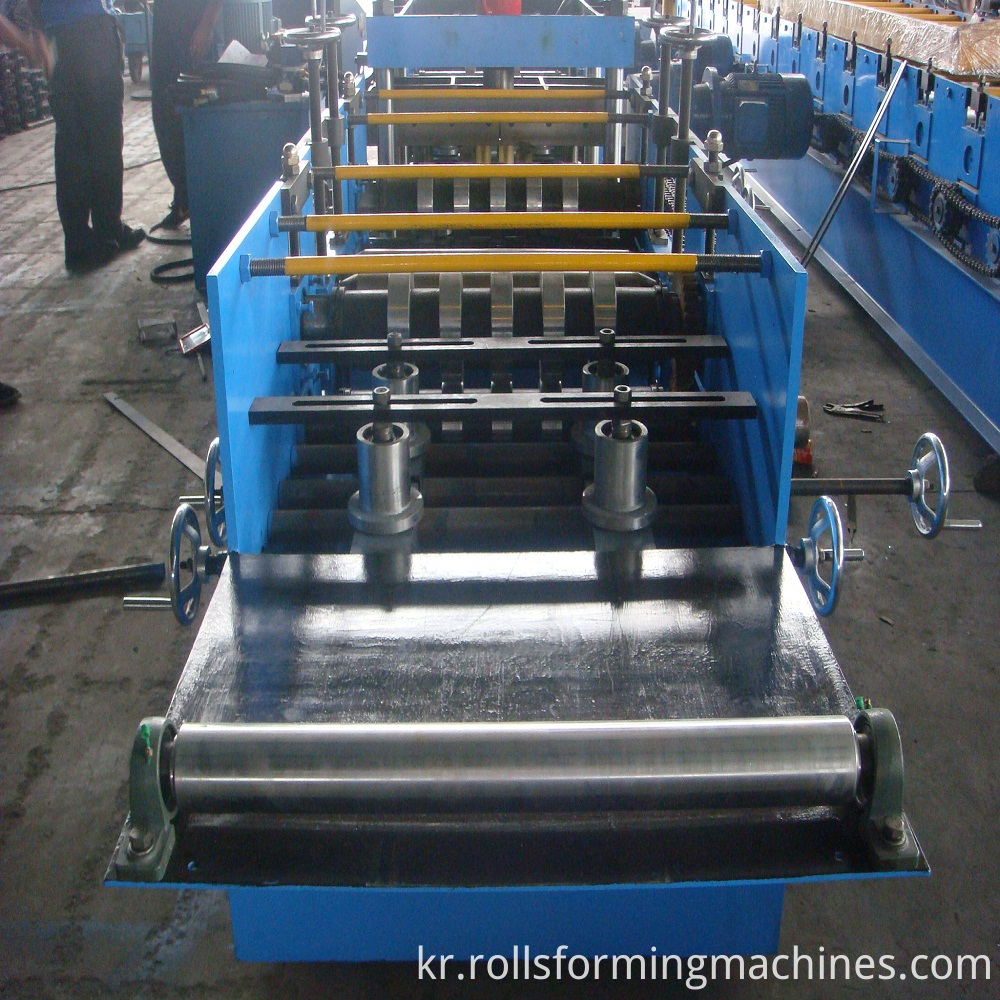

코일 공급부

사용법 : 원료 (강판)를 비치하여 제조 및 가공하고, 제품이 깔끔하고 평행하며 모든 것이 균일하다는 것을 보장 할 수 있습니다. 위치 각도 아이언의 기능을 알기 위해 장비 규정을 참조하십시오.

DSC04844

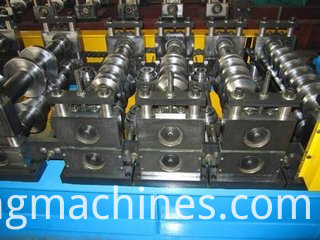

성형 장치

용도 : 제품 형상과 정밀도를 유지하기 위해 용접 시트 구조, 모터 감속기 구동, 체인 전송을 채택하여 성형 플레이트 표면을 매끄럽게 유지하면서 작업 할 때 쉽게 표시 할 수있는 크롬 도금 처리

특징 : 안정성, 정밀도 및 수명 보장.

Z shaped purlin cold roll forming machine


Z 강철 Purlin 기계의 주요 매개 변수

주요 부분의 1.Length : 6800 * 800 * 1200mm

2. 본체 중량 : 약 6.2 t

3. 전압 : 380V / 50HZ3Phase (고객의 요구로)

4. 롤러 고정 장치 : 가이드 칼럼

5. 프레임 : 중간 판 용접 : 기념 아치 프레임 유형

6. 프레임 두께 : 25mm

7. 드라이브 모드 : 기어 또는 체인

8. 롤러의 물자 : 템퍼링을 % s 가진 45 # 강철

9. 갱구의 물자 : 템퍼링을 % s 가진 45 # 강철

10. 샤프트 직경 : φ80mm

11. 롤러 수 : 12 롤러

14. 주력 : 11kw (Cycloidal 유성 기어 감속기)

절단 장치

고급 유압 드라이브 날고 절단, 자동 펀칭 및 성형 후 절단, 왜곡 또는 낭비, 높은 수준의 안전 요인. 플라잉 톱 Z 강철 장비는 Z 강철 기계 절단의 일종으로 절단 후 적응합니다. 이것은 모델을 바꿀 필요가없는 길을 차단합니다. 필요하다면 비행 톱 장치의 펀치를 동시에 추가하여 펀치 톱 펀치 효과를 얻을 수 있습니다.

Blade 재질 : Cr12 강으로 담금질 처리 60-62 ° C

커팅 시스템 : 풀 오토


cutting

펀칭 장치

특징 : 펀칭은 날카로운 절단의 한 부분으로, 유압 스테이션에 의해 제어되며, 주로 Z 강철에 구멍을 뚫습니다. 뿌 싱이 pople의 필요에 따라 사용이 편리하고 장수명으로 제어하기 쉽습니다.

힘 : 3kw (두 배 가치)

재질 : Cr12

수량 : 2

오일 실린더 : 2

제어 장치

화면 : 텍스트 화면 표시 자

PLC : 대만의 Taida DVP14ES

코더 : Omron

유압

Orgin : 대만의 첨단 유압 시스템

전력 : 3kw

우리의 서비스

1. 설치 및 교육 :
a. 구매자가 공장을 방문하여 기계를 점검 할 경우, 기계 설치 및 사용법 및 tr

당신의 노동자 / 기술자가 직접 대면합니다.
b. 방문없이 우리는 당신에게 사용자 설명서와 비디오를 보내 설치와 운영에 대해 가르쳐 줄 것입니다.
C. 구매자가 기술자에게 현지 공장에 갈 필요가있는 경우 이사회와 숙박 및 기타 필요한 사항을 준비하십시오 .

2. 애프터 서비스

전체 기계에 대한 1 년 보증.

이메일 또는 전화로 b.24 시간 기술 지원

c. 기기에 문제가 발견되면 1 년간 무료로 수리 해드립니다.

포장 및 배송


packing
