Zhongtuo Roll Forming Machinery Co., ltd

완전 자동 선반 롤 성형 기계를 건드리는
완전 자동 선반 롤 성형 기계를 건드리는
완전 자동 선반 롤 성형 기계를 건드리는
완전 자동 선반 롤 성형 기계를 건드리는

완전 자동 선반 롤 성형 기계를 건드리는

단가: USD 15000 - 32000 / Set/Sets
지불 유형: T/T,L/C,D/A,D/P
Incoterm: FOB
최소 주문량: 1 Set/Sets
배송 시간: 25 일

지금 연락 바구니에 추가

기본 정보

    모형: ZT-005-23

Additional Info

    포장: 고객의 요구로

    생산력: 5-8m/min

    상표: ZHONGTUO

    수송: Ocean,Land

    원산지: 중국

    공급 능력: 30 sets/month

    인증 : CE, ISO9001

제품 설명

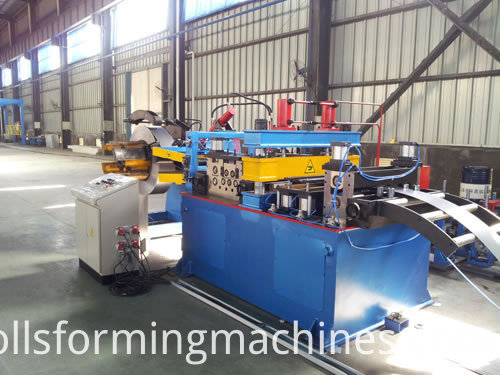

완전 자동 벽돌 쌓기 선반 롤 성형 기계

존재 하는 시장, 높은 저장 장치에 대 한 엄밀한 단면도의 대부분에에서 지원 및 선반 기초에 성공적인 창 고 시스템의 모든 종류는 랙 냉간 롤 성형 기계, 미리 펀치, 절단 및 구 부리는 지 완전 자동된 선반 패널 기계에 의해 생산 됩니다. 완전 자동 벽돌 쌓기 선반 롤 성형 기계 우리를 제공할 수 있습니다 NC 피더, 파워 프레스를 포함 하 여 통합된 전체 라인 펀칭 도구, 커트 오프 및 실행 아웃 테이블 비행.

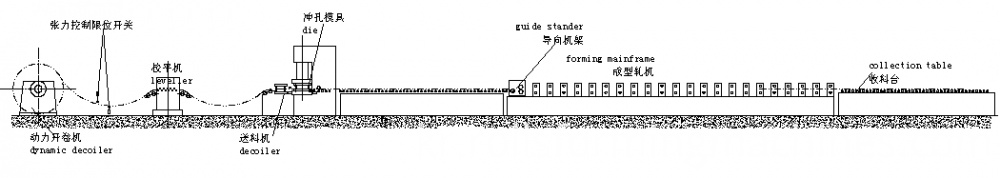

선반 롤 성형 기계를 건드리는 과정:

decoiler-피더-펀치-전-롤 테이블 밖으로 실행 하는 절단-

Slotted Angle Roll Forming Machine

전체 자동 건드리는 선반 롤 형성 Machin의 Detalied 정보:

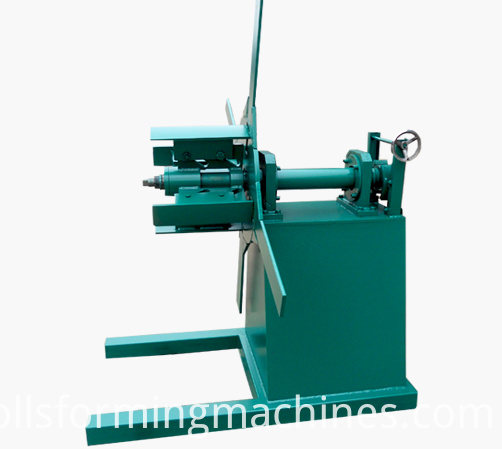

1. decoiler

사용법: 강철 코일을 지원 하 여 턴테이블에 풉니다 사용 방법.

수동 롤 포밍 시스템에 의해 당겨진 풉니다

적재 능력: 5T

Uncoiling 폭: 500 mm

내부 직경: 450-550 m m

Racking Shelf Roll Forming Machine

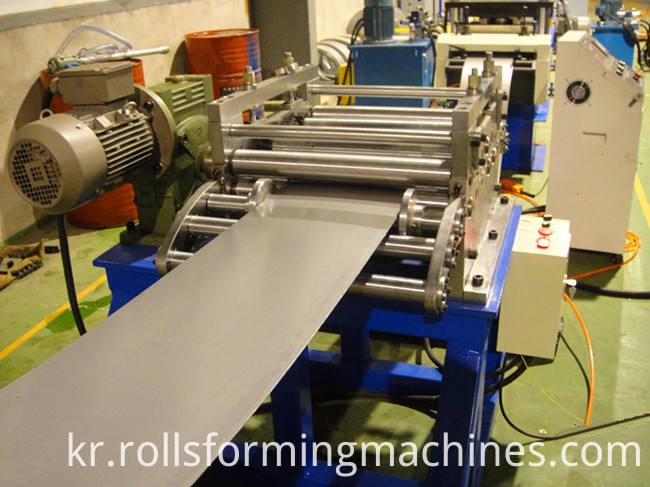

2.서보 먹이 및 펀칭 부분

서보 전원 먹이: 3kw

이 부분에 구멍을 펀치 금형 펀치 다른 구멍을 변경할 수 있습니다.

전력: 5.5 k w

펀칭: 42T

형 물자: 침묵 하는 Gcr12MoV

Racking Shelf Roll e Making Machine

Racking Shelf Roll e Making Machine

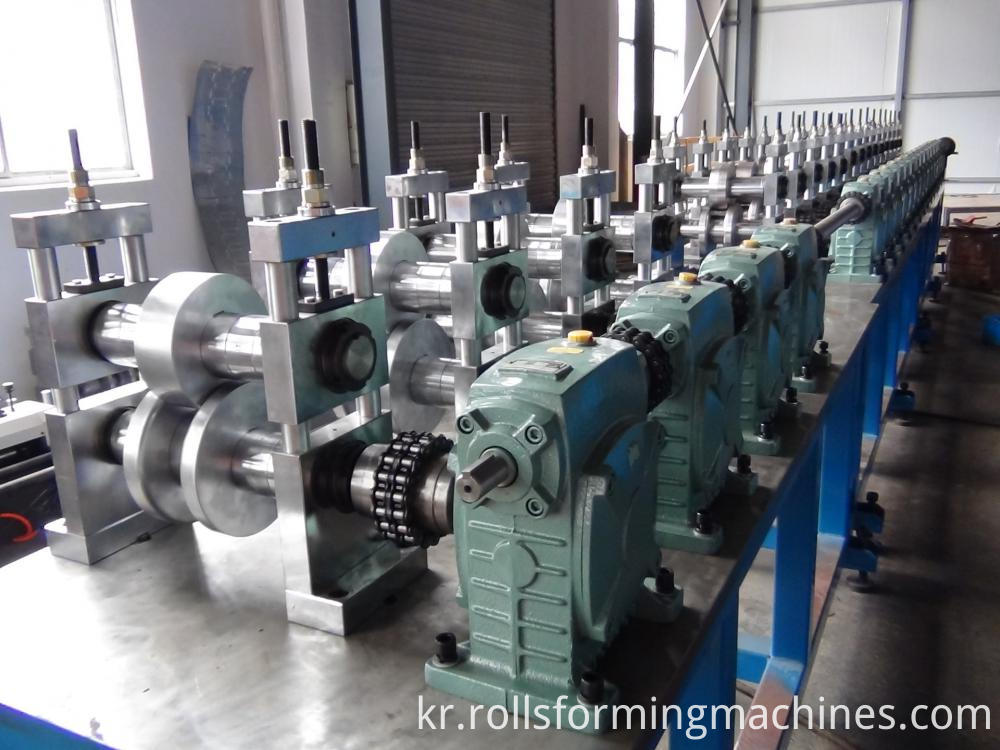

3. 관통형된 건드리는 선반 롤 e 제작 기계

크기: 길이 * 폭 * 높이-13 * 1.3 * 1.7 m

T: 무게 5 톤

전압: 380V / 50HZ3Phase (고객의 요구)로

롤러 해결사: 세로 아치

프레임: 중간 용접 플레이트

기념 아치 프레임 유형

프레임 두께: 25 mm

운전 모드: 기어 드라이브

롤러의 물자: GCR15 알루미늄 quenchin HRC58-62℃ 후 처리, 크롬 도금

샤프트 소재: 템 퍼와 강철 45 #

샤프트 직경: φ80mm

롤러의 수: 9 롤러

주 전원: 7.5 k w

행성 사이클로이드 장치 속도 흡 진 기)

속도: 5-8 m/min(not include cutting time)

 Racking Shelf Machine

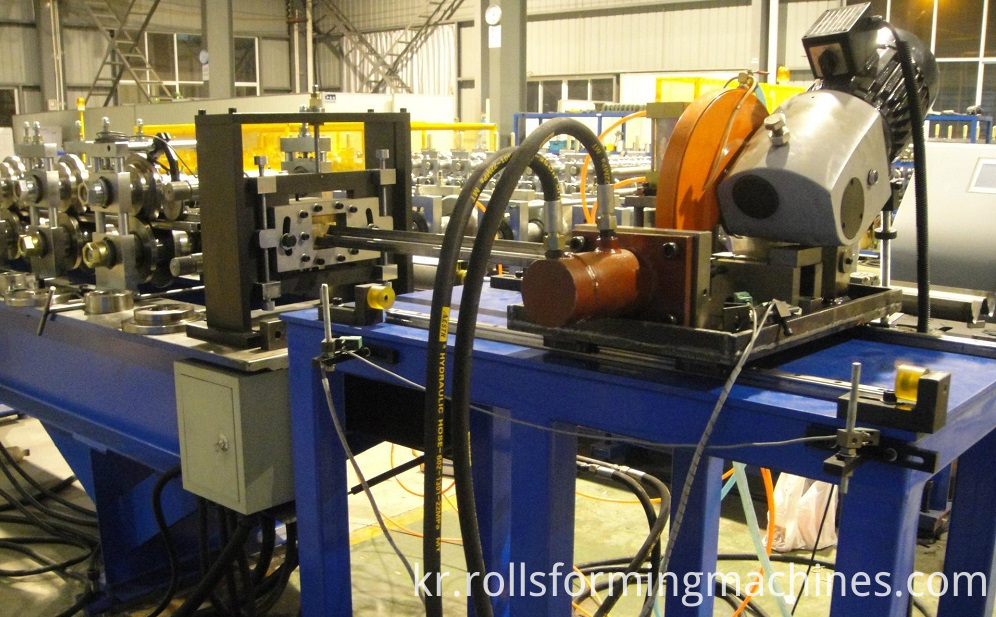

4.전단 시스템

블레이드 재질: Cr12Mov, 무리 강철 HRC 58 62℃

전원 공급 장치: 유압 파워

프레임: 기둥 스타일 랙 앤 피니언 시스템

선 스위치: 비 접촉 광 스위치

구성 요소: 절단 도구, 한 유압 탱크 및 1 개의 커터 기계 집합이 포함 되어 있습니다.

Racking Shelf Roll e Making Machine

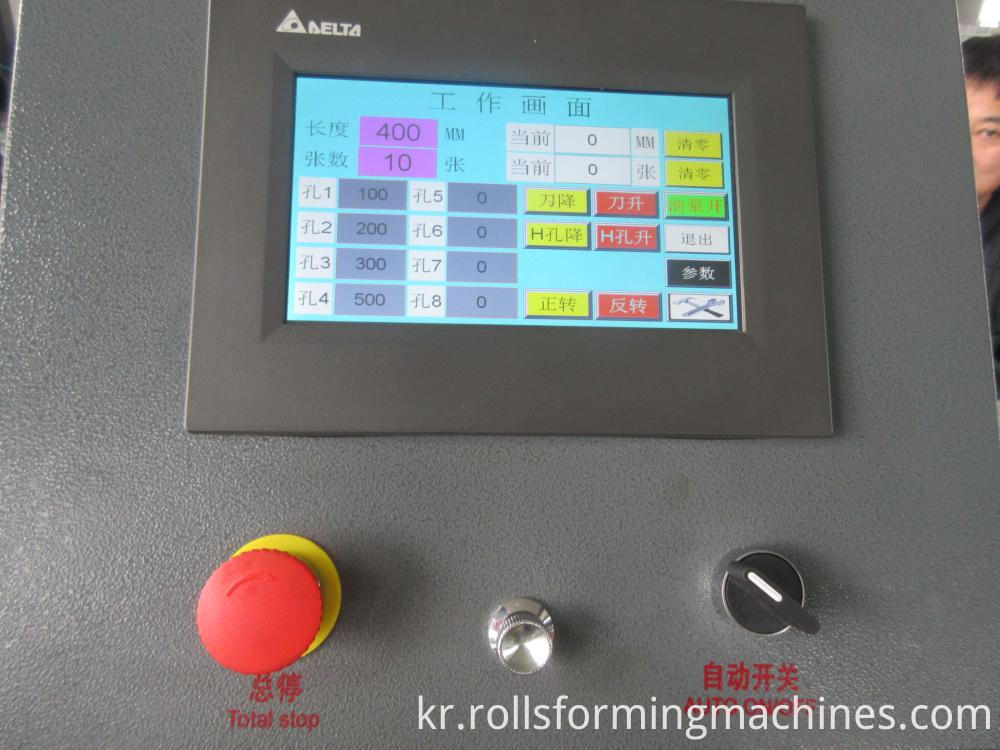

5.유압 역, PLC 역

유압 모터 힘: 3kw

유압 오일: 46 #

구성 요소: 집합 유압 탱크, 유압 기름 펌프, 그리고 두 개의 유압 파이프의 집합을 포함 하는 시스템. 그리고 전자기 밸브의 두 세트.

기능:

1. PLC를 채택, 변환기, 안정성, 높은 속도 보장 하기 위해 파 나 소닉 PLC에서 터치 패널 정밀도 수명.

2. 다른 전기 요소는 델타

3. 이동식 스위치 장비, 공기 브레이크, 방열기, 변압기 및 작업 편의 안전을 위한 전기 누설 보호.


Steel Slotted Angle Machine

참조 일부 최종 사진 포럼:

Racking Shelf Roll Forming Machine
