Zhongtuo Roll Forming Machinery Co., ltd

기계 철강 관통형된 각도 만들기
기계 철강 관통형된 각도 만들기
기계 철강 관통형된 각도 만들기
기계 철강 관통형된 각도 만들기
기계 철강 관통형된 각도 만들기

기계 철강 관통형된 각도 만들기

지불 유형: L/C,T/T,D/P,Western Union,D/A
Incoterm: FOB,CFR,CIF
최소 주문량: 1 Set/Sets
배송 시간: 25 일

지금 연락 바구니에 추가

기본 정보

    모형: ZT-005-22

    유형: 채널 강

    등록 상표: 탄소 구조 강

    연결 양식: 볼트 연결

    회원: 스틸 트러스

    탄소 구조 강: Q195

    주거 벽 구조: 벽 스터드

    Name: Steel Slotted Angle Making Machine

    Roller Station: 9 Rollers

    Roller Material: GCR15 Aluminium Processing After Quenchin HRC58-62

    Shaft Diaeter: Φ80mm

    Power: 7.5kw

    Contaner: One 20GP

    Speed: 2-8m/min(not Include Cutting Time)

Additional Info

    포장: 고객의 요구로

    생산력: 5-8m/min

    상표: ZHONGTUO

    수송: Ocean,Land

    원산지: 중국

    공급 능력: 30 sets/month

    인증 : CE, ISO9001

제품 설명

스틸 슬롯 기계를 만드는 각도

스틸 슬롯 기계를 만드는 각도 최고를 사용 하 여 만들어집니다 학년 강철 및 다른 질적 자료 획득 되는 업계의 평판과 정품 공급 업체 중 일부 형성. 우리가 우리의 범위는 어떤 결점 든 지에서, 따라서 우리가 엄하게 특정 품질 매개 변수에서 각 제품 확인 있는지 확인 하십시오.

배열 된 각 컴퓨터의 프로세스:

decoiler-피더-전-롤 테이블 밖으로 실행 하는 절단-

Slotted Angle Roll Forming Machine

의 강철 이룰 각도 기계를 만드는 Detalied 정보:

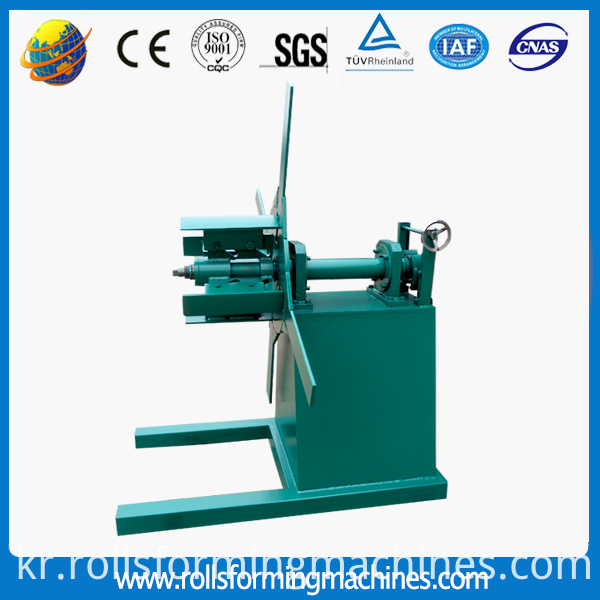

1. decoiler

사용법: 강철 코일을 지원 하 여 턴테이블에 풉니다 사용 방법.

수동 롤 포밍 시스템에 의해 당겨진 풉니다

적재 능력: 5T

Uncoiling 폭: 500 mm

내부 직경: 450-550 m m


2.서보 먹이 및 펀칭 부분

서보 전원 먹이: 3kw

이 부분에 구멍을 펀치 금형 펀치 다른 구멍을 변경할 수 있습니다.

전력: 5.5 k w

펀칭: 42T

형 물자: 침묵 하는 Gcr12MoV

Slotted Angle Roll Forming Machine

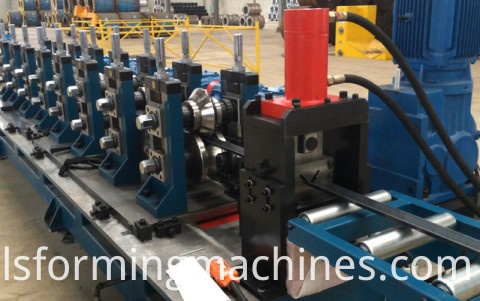

3. 각도 슬롯된 머신 슬롯

크기: 길이 * 폭 * 높이-13 * 1.3 * 1.7 m

T: 무게 5 톤

전압: 380V / 50HZ3Phase (고객의 요구)로

롤러 해결사: 세로 아치

프레임: 중간 용접 플레이트

기념 아치 프레임 유형

프레임 두께: 25 mm

운전 모드: 기어 드라이브

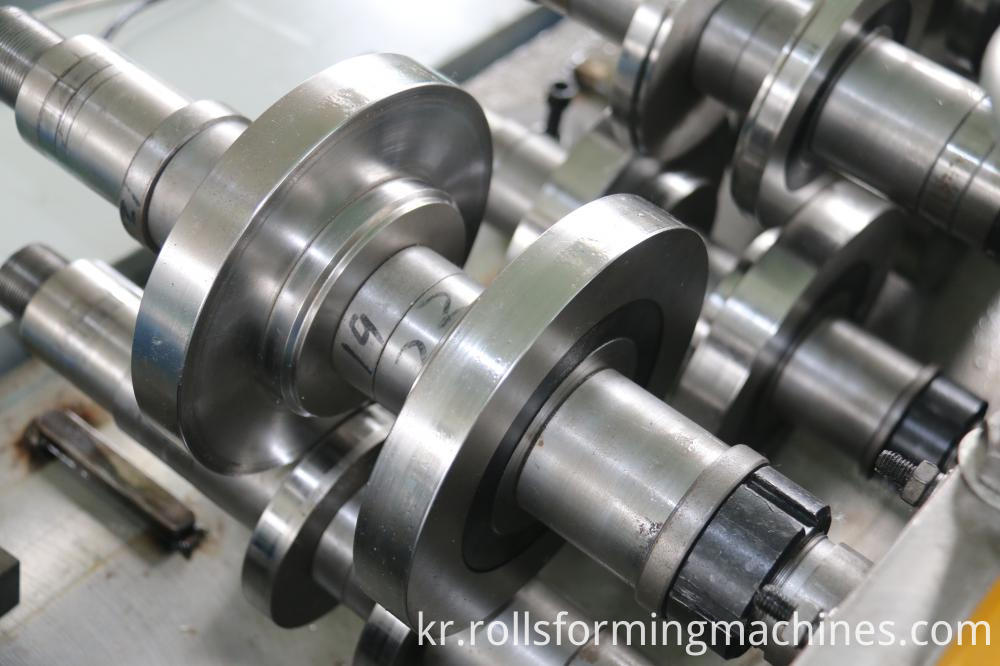

롤러의 물자: GCR15 알루미늄 quenchin HRC58-62℃ 후 처리, 크롬 도금

샤프트 소재: 템 퍼와 강철 45 #

샤프트 직경: φ80mm

롤러의 수: 9 롤러

주 전원: 7.5 k w

행성 사이클로이드 장치 속도 흡 진 기)

속도: 2-8 m/min(not include cutting time)


Steel And Metal Slotted Angle Roll Forming Machine

Steel And Metal Slotted Angle Roll Forming Machine

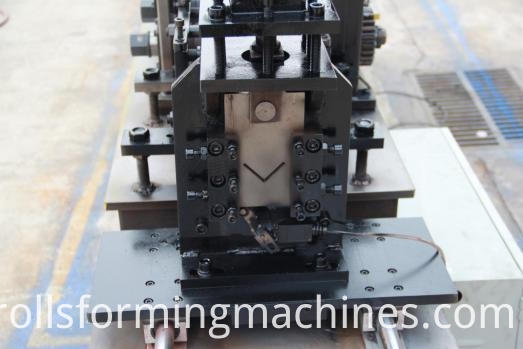

4.전단 시스템

블레이드 재질: Cr12Mov, 무리 강철 HRC 58 62℃

전원 공급 장치: 유압 파워

프레임: 기둥 스타일 랙 앤 피니언 시스템

선 스위치: 비 접촉 광 스위치

구성 요소: 절단 도구, 한 유압 탱크 및 1 개의 커터 기계 집합이 포함 되어 있습니다.

Steel And Metal Slotted Angle Roll Forming Machine

5.유압 역, PLC 역

유압 모터 힘: 3kw

유압 오일: 46 #

구성 요소: 집합 유압 탱크, 유압 기름 펌프, 그리고 두 개의 유압 파이프의 집합을 포함 하는 시스템. 그리고 전자기 밸브의 두 세트.

기능:

1. PLC를 채택, 변환기, 안정성, 높은 속도 보장 하기 위해 파 나 소닉 PLC에서 터치 패널 정밀도 수명.

2. 다른 전기 요소는 델타

3. 이동식 스위치 장비, 공기 브레이크, 방열기, 변압기 및 작업 편의 안전을 위한 전기 누설 보호.


Steel Slotted Angle Machine

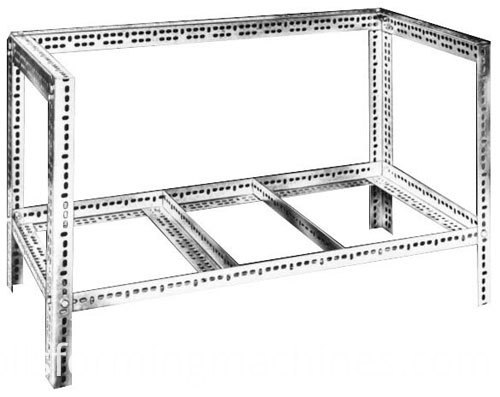

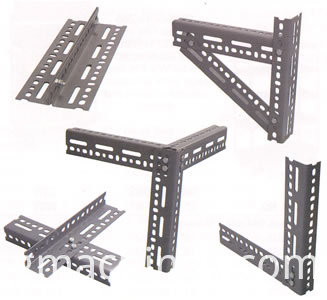

참조 일부 최종 사진 포럼:

Steel And Metal Slotted Angle Roll Forming Machine

Slotted Angle Roll Forming Machine


Metal Slotted Angle Machine
