셔터 판금 롤 성형기

    지불 유형: L/C,T/T,D/P,Western Union,D/A
    Incoterm: FOB,CFR,CIF,FCA
    최소 주문량: 1 Set/Sets
    배송 시간: 30 일
기본 정보

모형: zt-005-207

자료: 강철

스타일: 유럽 ​​사람

열린 스타일: 오토매틱

인증: ISO9001, CE

표면 처리: 끝마친

특수 기능: 보안

위치: 차고

Machine Size: 4000*500*700mm

Drive: Gear

Shalf Material: 45#steel

Shalf Diameter: ¢56mm

Power: 5.5kw

Roller Station: 14steps

Speed: 10-15m/min

Roller Material: Bearing Steel With Quenched Treatme

Additional Info

포장: 고객의 요구 사항

생산력: 10-15m/min

상표: 종투

수송: Ocean,Land

원산지: 중국산

공급 능력: 20set per Month

인증 : ET, ISO9001

제품 설명

셔터 판금 롤 성형기

상품 데스티 네이션

셔터 판금 롤 성형 기계 기계를 형성하는 롤 성형기 의 특수한 형태로 셔터 도어 패널 또는 판재를 생산하여 우수한 성능을 발휘하고 장래에 동향을 충분히 활용할 수 있습니다. 롤 성형기는 다양한 금속, 벽 패널 및 철강 구조물, 철강 구조물 프로젝트 및 봉쇄 시스템 등을위한 지붕 패널. Slat Shutter Roller Door Forming Machine은 첨단 기술과 실용 가능한 시스템입니다.

주요 기술 데이터

1.Mounting 차원 : 4000 * 500 * 700mm

2. 총 중량 : 약 3 톤

3. 제어 시스템 : 컴퓨터 제어

4. 주 구동 모터 구동력 : 5.5kw

롤러의 5.Material : 담금질 된 treatme와 베어링 강철

롤러 갱구의 6.Material : 45 # 강철

7. 롤러 스텝 : 14 단

8. 성형 속도 : 10-15m / min

9. 압연 할 두께 : 0.5-1.5mm

선의 구성 요소

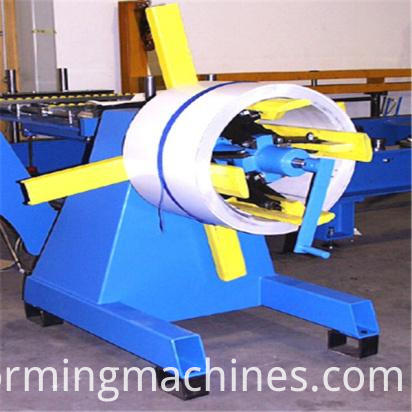

1. 데코레이터

 Slat Shutter Door Roll Forming Machine-decolier

사용법 : 스틸 코일을지지하고 턴테이블 방식으로 풀어내는 데 사용됩니다.

롤 포밍 시스템에 의해 당겨지는 수동 풀림

에이. 코일 내경 : 450-550mm

비. 코일 최대 너비 : 300mm
기음. 최대 수용 능력 : 3000kg

(전기 또는 유압으로이 부품을 선택할 수 있음)

2. E n 다음 레벨링 및 펀칭 점

 Shutter Door Roll Forming Machine-entry leverling

이 부분은 코일을 평평하게하여 깨끗하고 직선인지 확인합니다.

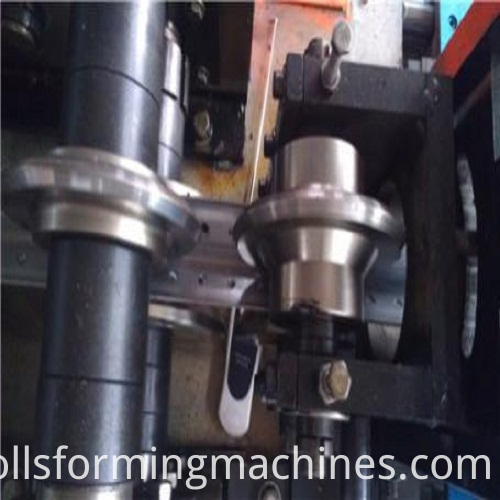

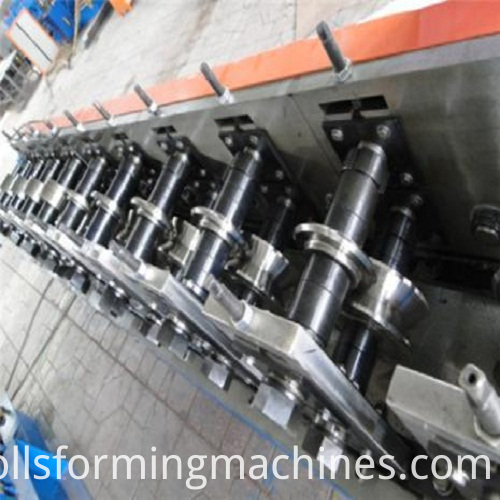

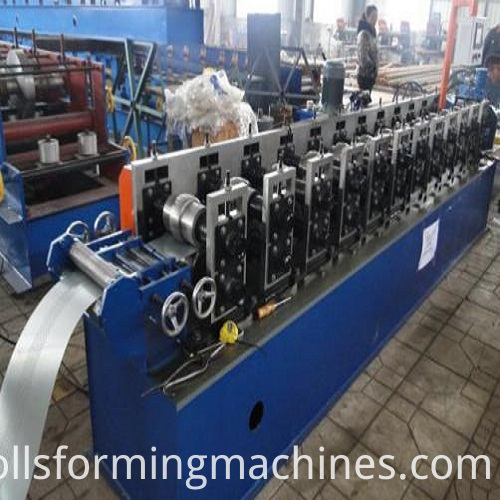

3. 롤 포밍기

Salt Door roll forming machine 2

 Shutter Door roll forming machine3

 Shutter Slat Door roll forming mashine1

에이. 성형 단계 수 : 14 개 스테이션

비. 샤프트 재질 : 45 # 담금질 처리, 정밀 가공,

직경 : ¢ 56mm

기음. 롤러 재질 : 담금질 처리가 된 베어링 강

디. 운송 : 장비 별

이자형. 성형 속도 : 10-15m / min
에프. 모터 : 5.5kw

g. 전압 : 380v, 50Hz, 3 상

h. 구조 : 독립 스탠드

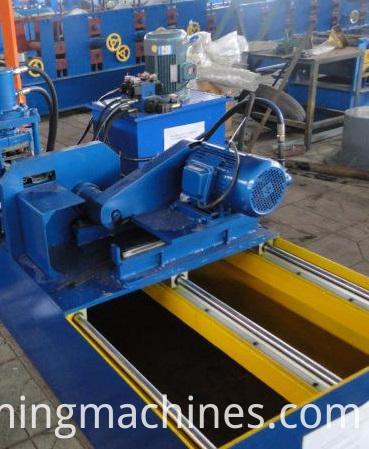

4. 전단 시스템

 Shutter Door Roll Forming Machine System--shearing system


 Shutter Salt Roll Forming Machine Line--shearing system 2

서보 비행 및 추적 절단 톱은 절단 톱이 주 기계 속도에 따라 절단 속도 및 위치를 조정합니다. 이 방법으로 기계 작동 속도는 주 기계와 동일하게됩니다. 커팅 플레이트는 고속 절단과 절단 절단에 가장 적합한 재료를 사용합니다.

칼날 재질 : Cr12Mov, 경화 HRC 58-62 ℃

길이 공차 : 3m ± 1.5mm

5. 수력 발전소

 Slat Shutter Door Roll Forming Machine--hydraulic station

유압 모터 동력 : 3kw

유압 오일 : 46 #

유압 압력 : 12Mpa

구성 요소 :이 시스템에는 유압 탱크 세트, 유압 오일 펌프 세트 및 두 개의 유압 파이프가 포함됩니다. 그리고 두 세트의 전자기 밸브.

6. PLC 스테이션

 Shutter Door Forming Machine System-PLC station

PLC 제어 시스템, 우리는 파나소닉을 취하거나 당신이 원하는 것을 지정할 수 있습니다. 일반 기계와 달리 PLC 프로그램은 서보 절삭 톱 제어 매개 변수를 추가합니다.

7. 런 아웃 테이블

그것은 용접 강철 및 제품을 전송하는 지원 롤러를 채택한다.
