Zhongtuo Roll Forming Machinery Co., ltd

사다리꼴 타일이있는 루핑 시트 롤 성형기
사다리꼴 타일이있는 루핑 시트 롤 성형기
사다리꼴 타일이있는 루핑 시트 롤 성형기
사다리꼴 타일이있는 루핑 시트 롤 성형기
사다리꼴 타일이있는 루핑 시트 롤 성형기

사다리꼴 타일이있는 루핑 시트 롤 성형기

단가: USD 16000 - 32000 / Set/Sets
지불 유형: L/C,T/T,D/P,Western Union,D/A
Incoterm: FOB
최소 주문량: 1 Set/Sets
배송 시간: 30 일

지금 연락 바구니에 추가

기본 정보

    모형: ZT-004-059

Additional Info

    포장: 표준 포장

    생산력: 30 sets per month

    상표: 중 통

    수송: Ocean,Land

    원산지: 캔주

    공급 능력: 30sets/month

    인증 : CE ISO9001

제품 설명


사다리꼴 타일이있는 루핑 시트 롤 성형기


Machine Description

Qty

Delivery time

Container Type

Price

FOB Tianjin

FX28-202-1010 Tile Forming Machine

1 SET

40 working days

after receiving deposit

One 40 GP

32000 USD








드로잉 프로파일 :

Good Configuration High Quality Single Layer Trapezoid Roll Forming Machine


P roduction 프로세스

언 코일 → 기계에 재료 투입 → 롤 성형 → 길이 측정 → 단차 형성 → 자동 절단

→ 제품 수신

flow of the c z channel roll forming machine



생산 라인 구성 요소

No.

Name

Unit

Qty

1

Hydraulic decoiler for 5 tons

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1


생산 매개 변수들

가공 재료 : 유색 강판, 아연도 금판 또는 알루미늄 판

재료 두께 : 0.25-0.60 mm

재료 경도 : 245 mpa --- 350 mpa

재질 너비 : 1220mm

성형 너비 : 1010 mm

전파 길이 : 202 mm

파도 높이 : 28 mm

성형 속도 15 m / 분

언 코 일러 시스템

사용법 : 수압 팽창 및 수유 중에 내부가 꽉 조여 짐.

자동으로 먹이기 전기 모터에 의해 구동되는

Trapezoid Roll Forming Machine


Main parameter

Coil inner diameter

450-550 mm

Max coil out diameter

1300 -1600 mm

Max coil width

1250 mm

Carrying capacity

5 Tons

Hydraulic power

3 kw

Drive power

3 kw

Size

2.7*1.3*1.8 m(L*W*H)






코일 공급부

용법: 해변을 통해 원료 (강판)를 넣어 제조하고 가공하면

제품은 깔끔하고 평행하며 모든 것이 균일합니다. 장비 규정을 참조하여

위치 각도 아이언의 기능.

trapezoid sheet 02

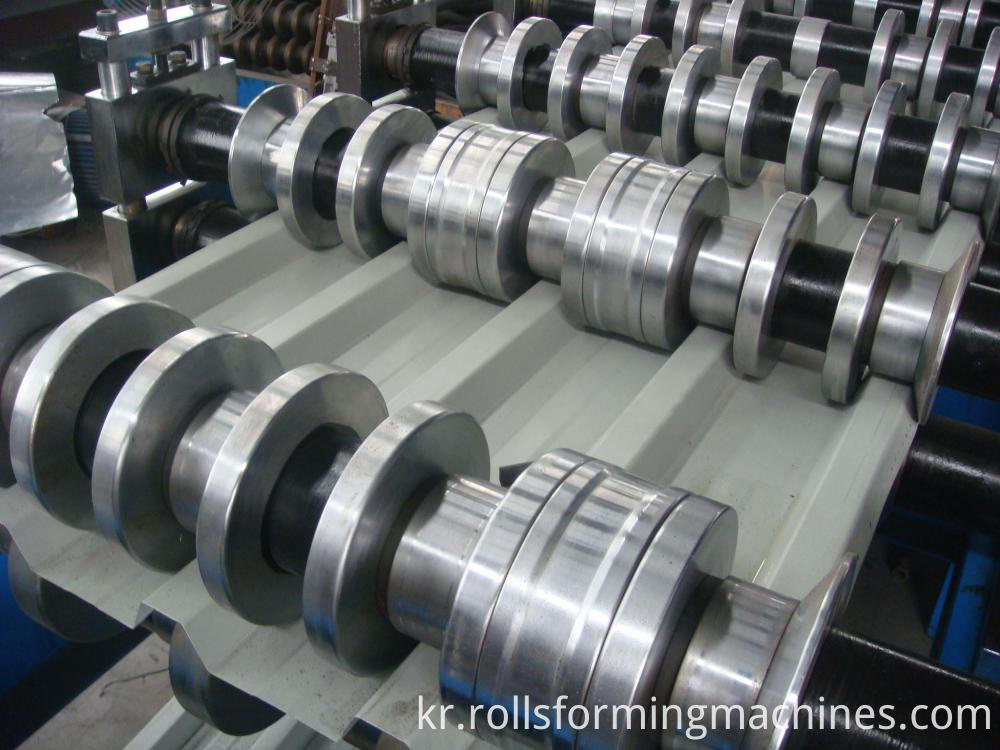

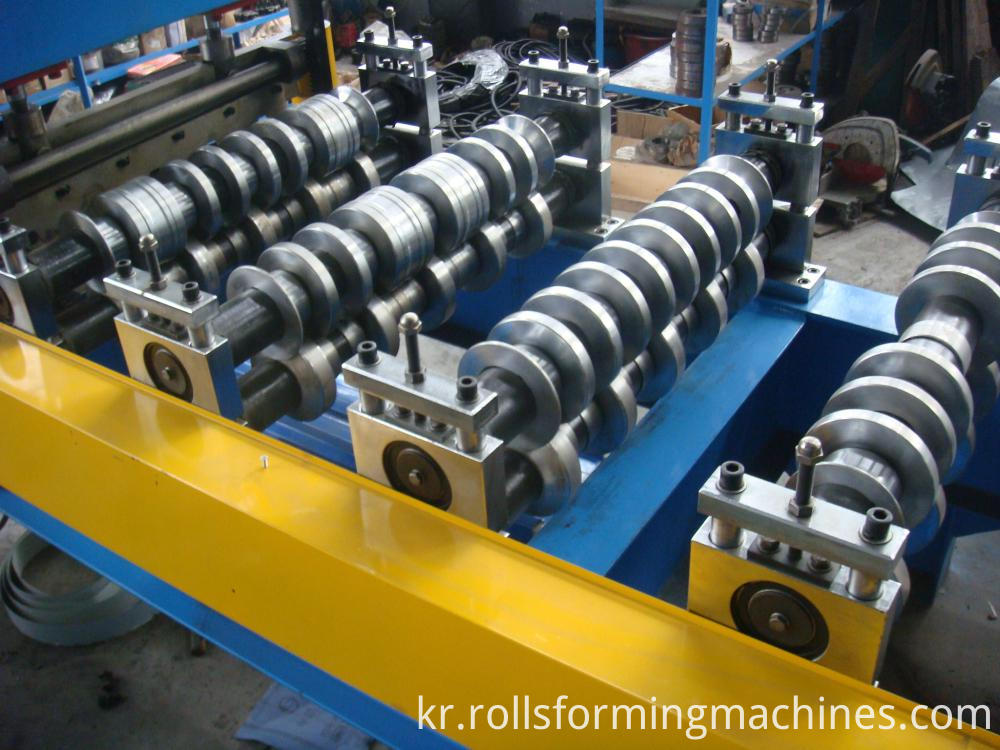

성형 장치

용도 : 제품 형상과 정밀도를 유지하기 위해 용접 시트 구조, 모터 감속기 구동, 체인 전송을 채택하여 성형 플레이트 표면을 부드럽고 쉽게 표시 할 수있는 크롬 도금 처리

일할 때

특징 : 안정성, 정밀도 및 수명 보장.

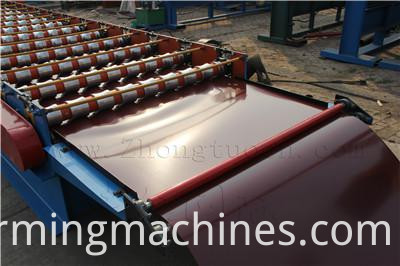

Roofing Sheet Roll Forming Machine with Trapezoid Tile

Roofing Sheet Roll Forming Machine with Trapezoid Tile


No.

Main parameter

1

Length of the main part

8500 * 1450 * 1450 mm

2

Weight of main part

5.5 t

3

Voltage

380 V/ 50 HZ 3 Phase (as customer`s request)

4

Roller fixer

Pillar type

5

Frame

Guide pillar and the thickness is 50 mm

6

Frame thickness

25 mm

7

Drive mode

Gear

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ 80 mm Solid shafts

11

Number of rollers

15 rollers

14

Main power

5.5 kw

15

AC motors

Either ABB or Siemens


절단 장치

dvanced 유압 구동 형성 후 자동 펀칭 가공없이 왜곡 또는 낭비, 높은 수준의 안전성

인자. (절삭 공구, 유압 탱크, 커터 기계)


Blade Material

Cutting system

Cr12 quenched

Full automatic


계수기

하나의 카운터가 길이, 펄스를 측정하고 길이를 결정합니다. 오므론 길이 용 인코더 측정.

High Quality Single Layer Trapezoid Roll Forming Machine


테이블을받는 제품

1. 그것은 용접 강철 및 제품을 전달하는 지원 롤러를 채택한다.

2. 3m * 2 (일반적으로 에어 실린더의 경우 유명한 중국 브랜드를 제공하지만 Festo 또는 SMC를 원할 경우 제공 할 수도 있지만 가격이 변경됩니다)
