Zhongtuo Roll Forming Machinery Co., ltd

사다리꼴 금속 시트 성형 기계 ZT36-129-889
사다리꼴 금속 시트 성형 기계 ZT36-129-889
사다리꼴 금속 시트 성형 기계 ZT36-129-889
사다리꼴 금속 시트 성형 기계 ZT36-129-889
사다리꼴 금속 시트 성형 기계 ZT36-129-889

사다리꼴 금속 시트 성형 기계 ZT36-129-889

단가: USD 12500 - 14500 / Set/Sets
지불 유형: T/T,L/C,D/A,D/P,Western Union
Incoterm: FOB
최소 주문량: 1 Set/Sets
배송 시간: 30 일

지금 연락 바구니에 추가

기본 정보

    모형: ZT36-129-889

Additional Info

    포장: 나체상

    생산력: 30 sets per month

    상표: 종투

    수송: Ocean,Land

    원산지: 캔주

    공급 능력: 30 sets per month

    인증 : CE ISO9001

제품 설명

사다리꼴 금속 시트 성형 기계 ZT36-129-889

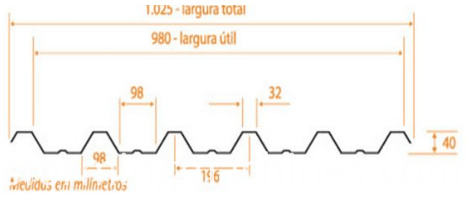

Ⅰ 지붕 타일의 도면 프로파일 :

ZT36-129-889 02


재료 :

사용 된 재료 : gavanized 및 galvalume

성형 너비 : 980mm

파도 높이 : 40mm

재질 두께 : 0.43mm - 0.65mm

재료 경도 : 195 mpa --- 350 mpa

성형 속도 : 15m / min



생산 공정

언 코일 → 기계로 재료 공급 → 롤 성형 → 길이 측정 → 자동 절단 → 제품 수령

drawings of working flow

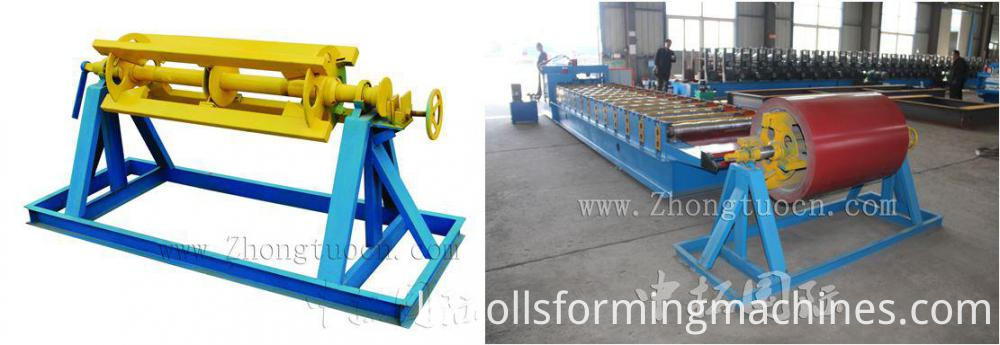

1. 언 코 일러 시스템

사용법 : 스틸 코일을지지하고 턴테이블 방식으로 풀어내는 데 사용됩니다.

롤 포밍 시스템에 의해 당겨지는 수동 풀림



Loading capacity

Uncoiling width

Inner diameter

5T

1250mm

450-550mm


ZT36-129-889 03




주요 사양

1) 코일 내경 : 450-550mm

2) 최대 코일 외경 : 1300-1600 mm

3) 최대 코일 폭 : 1250mm

4) 운반 능력 : 10T

5) 유압 팽창

6) 자동 먹이기

7) 유압, 내부 꽉

8) 유압 : 3kw 구동력 : 3kw

9) 크기 : 2.7 × 1.3 × 1.8m (L × W × H)

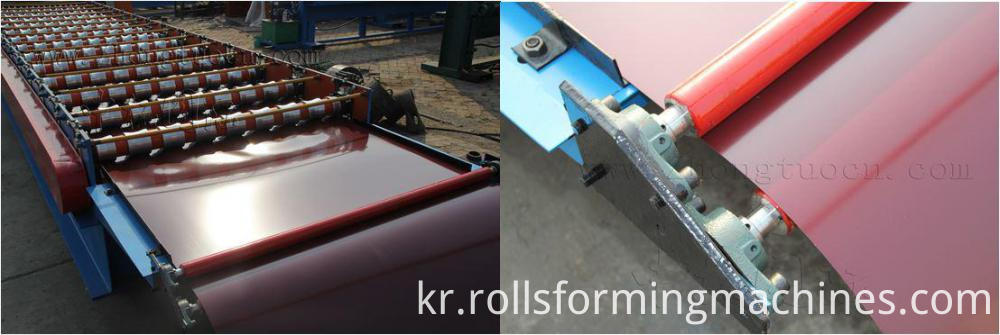

2. 코일 공급부

사용법 : 제조 및 가공하기 위해 해변을 통해 원자재 (철판)를 넣으면 제품이 청결하고,

평행이며 모든 것이 균일합니다. 로케트 앵글 아이언의 기능을 알기 위해 장비 규정을 참조하십시오.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 04

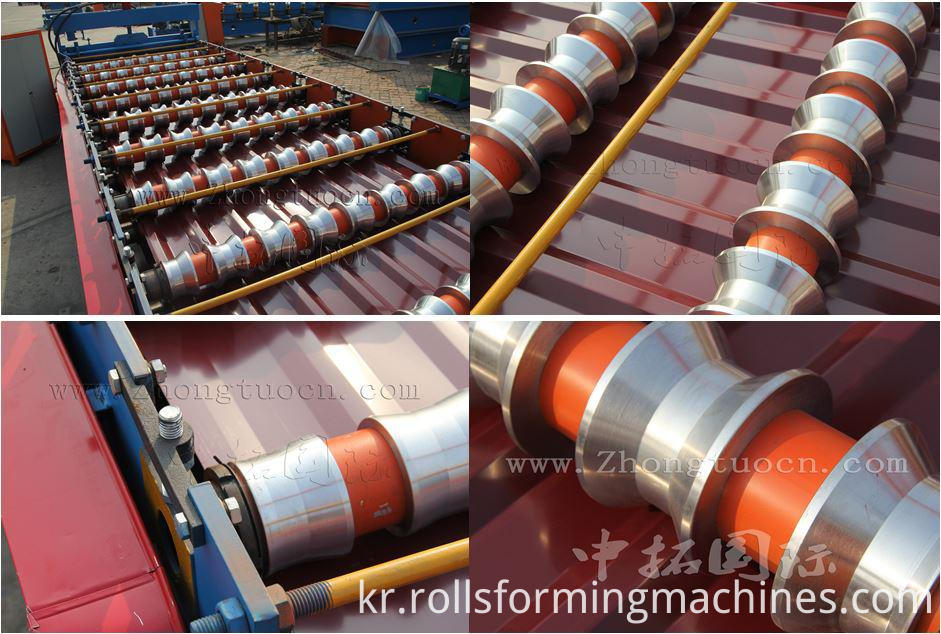

3. 주 롤 성형 시스템

사용법 : 제품 모양 및 정밀도를 지키기 위하여는, 용접 한 장 구조, 모터 감속기 드라이브, 사슬 전송,

롤러는 크롬 도금되어있어 성형 판 표면을 매끄럽고 원활하게 유지할 수 있으며 작업 할 때 쉽게 표시 할 수 없습니다.

특징 : 안정성, 정밀도 및 수명 보장.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 05


No.

Main parameter

1

Length of the main part

8500х1650х1500mm

2

Weight of main part

4.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)
4

Roller fixer

Middle plate welded

5 Frame

350 H steel welded

6 Frame thickness

15mm

7

Drive mode

Chain

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

15 rollers

12

Main power

5.5kw



4. Cutting device

Feature : Ensure stability, precision and cutting speed

Function : Automatic cutting controlled by PLC

It adopts the hydraulic drive and automatic location to decide the dimension and cut the target products.

Material of blades: Cr12 quenched

Power supply : hydraulic power

Components: It contains one set of blade, one hydraulic tank and one cutter machine.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 06



5. 카운터

하나의 카운터가 길이, 펄스를 측정하고 길이를 결정합니다. 길이 측정을위한 Omron 인코더.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 07

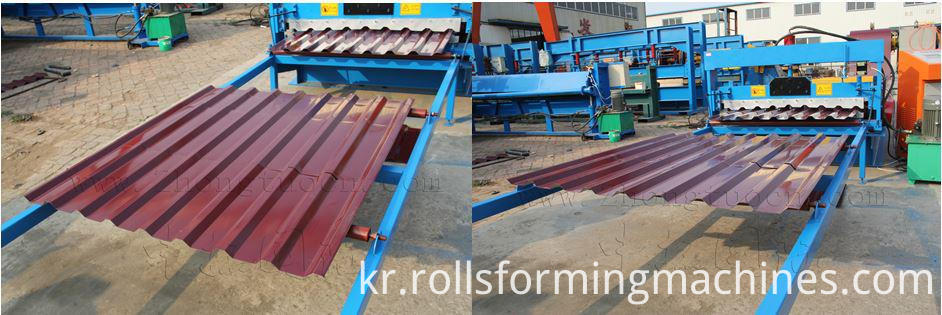

6. 테이블을받는 제품 .

1) 제품을 전달하기 위해 용접 강철과지지 롤러를 채택합니다.

2) 3 * 0.9 * 0.6m

ZT36-129-889 04

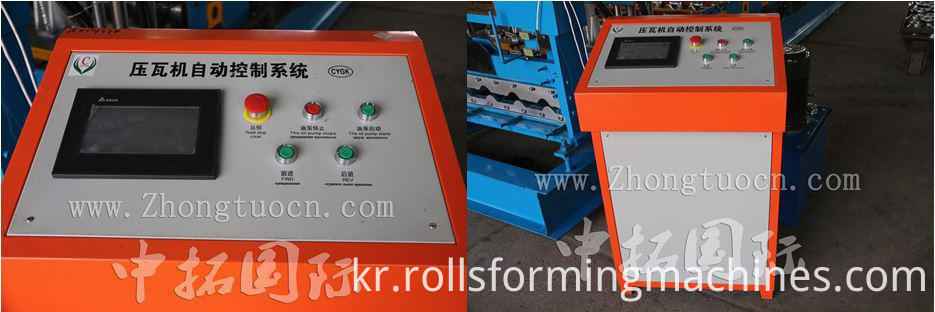

7. 제어 장치

1) 델타 대만의 PLC, 트랜스 듀서, 터치 패널 채택으로 빠른 속도 보장

안정성, 정밀도 및 수명.

2) 기타 전기 소자는 Delta

3) 가동 스위치, 에어 브레이크, 라디에이터, 변압기 및 누전 방지 장치가있어 조작의 편리 성 및 안전성이 우수합니다.


Screen
PLC
Text screen displayer
Taida DVP14ES from Taiwan

Trapezoid Roofing Panel Roll Forming Mahcine 06

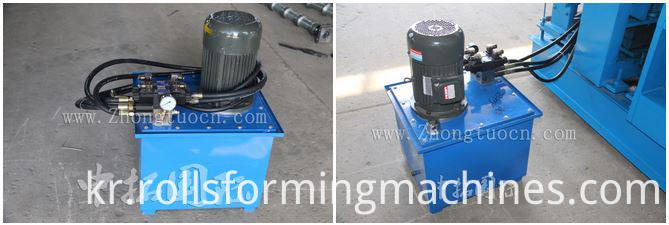

8. 유압

(유압 탱크 세트, 유압 오일 펌프 세트, 유압 파이프 두 개 및 전자기 밸브 두 세트 포함)

Origin

Power

Advanced hydraulic system from Taiwan

3kw

10

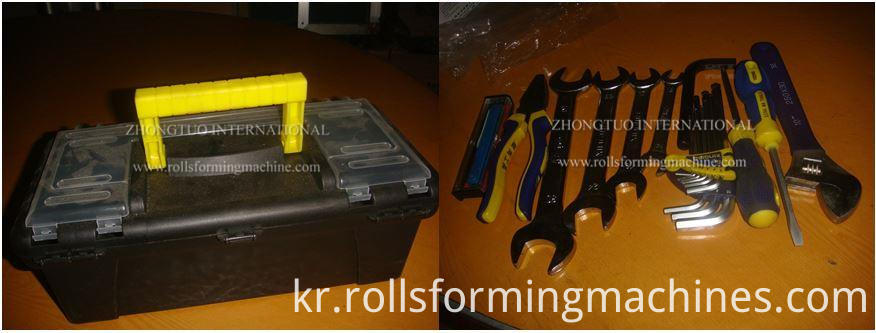

예비 부품 (무료)

1. 쉽게 손상된 부품 : conk 2 개, 퓨즈 - 링크 4 개;

2. 고무 매트 1 개;

3. 볼트 스패너 1 개



Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 03


Ⅴ 비고

Payment terms

30% T/T in advance and balance 70% after inspection confirmation before shipment.

Delivery

within 45 working days after receipt of deposit.

Packing

Nude packing with 1*40HQ container

Warranty

One year, and we will provide the technical support for the whole life.

Installation

1.Training: the buyer should charge of visa, return ticket, food and accommodation overseas and USD50 / person/day for salary.

2. Need one technician

3. Training time: one week (contains the time of installation and adjustment)
