Zhongtuo Roll Forming Machinery Co., ltd

코일 처리 설비는 길이에 맞게 절단
코일 처리 설비는 길이에 맞게 절단
코일 처리 설비는 길이에 맞게 절단
코일 처리 설비는 길이에 맞게 절단
코일 처리 설비는 길이에 맞게 절단

코일 처리 설비는 길이에 맞게 절단

단가: USD 20000 - 50000 / Set/Sets
Incoterm: FOB
최소 주문량: 1 Set/Sets
배송 시간: 45 일

지금 연락 바구니에 추가

Additional Info

    포장: 누드 포장

    생산력: 30 set

    상표: 종투

    원산지: 중국

    공급 능력: 30 sets/month

    인증 : CE, ISO, SGS

제품 설명

코일 가공 설비 : 신규 및 사용 된 길이 선 절단

길이 절단 라인에 대한 간략한 소개 :

코일 가공 설비는 주로 길이가 0.30 ~ 2.50 mm, 폭이 500-1600 mm 인 다양한 종류의 소재를 처리하는 데 사용되는 길이 선 생산 라인에 새롭고 사용 된 절단을 사용합니다.

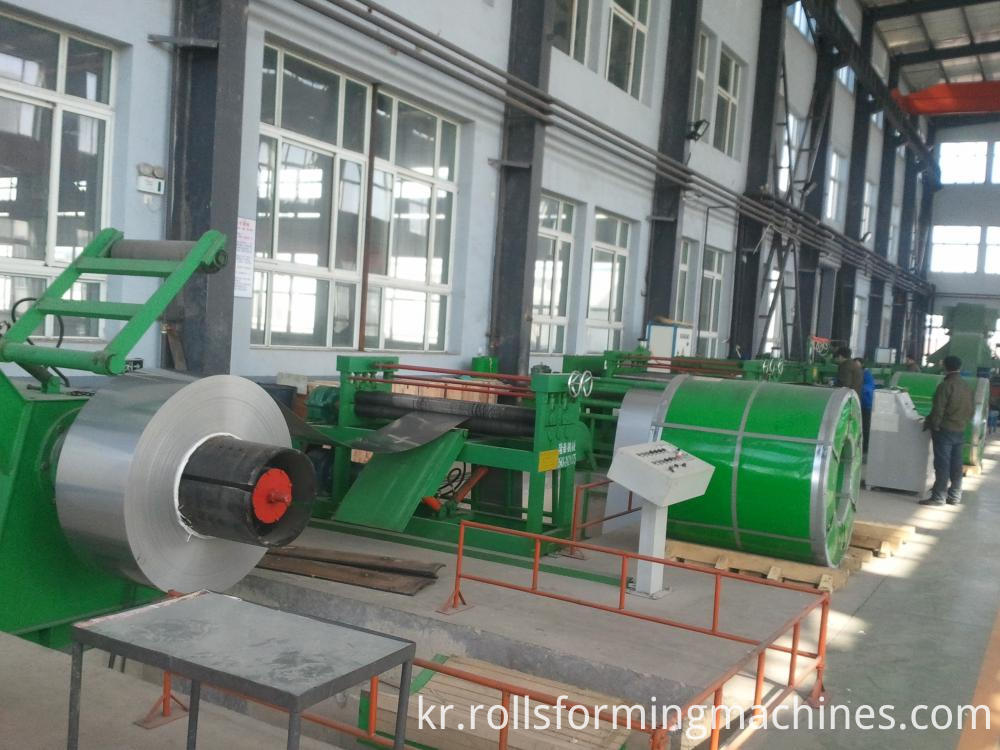

cut to length production line

A :이 기계의 기본 매개 변수 :

허용차 : 길이 2000mm 이내 ± 0.5mm, 대각선 2000mm 이내 ± 0.5mm.


전단 길이 : 400-4000mm

생산 작업 높이 : 1150mm
보관 구덩이로 작업 속도 : 60m / min


B : 길이 절단기의 기본 요소

1

Loading car

2

Decoiler

3

Precise straightening and leveling machine

4

Middle bridge

5

Deviation correcting device

6

Servo fixed size machine

7

High speed shearing system

8

Feeding coil system

9

Automatic stocker

10

Runout table and package system

11

Hydraulic system

12

Pneumatic device

13

PLC Control system


cut to length machine
3. 정밀 교정 및 평탄 기계

기어 박스 유니버설 조인트 드라이브 및 이니셔티브와 학교 평면 기계, 반복되는 변형의 긍정적이고 부정적인 방향 후 평평하고 중간에 등록 보냈지 평준화의 목적에 도달 주로 기계 프레임 부품, 작업 롤 부품, 리프팅 부품으로 구성되어 있습니다 전송 부.

중급 다리

이 장치는 생산 라인의 보조 장비로 주로 전환 다리, 왼쪽 브래킷 및 받침대로 구성됩니다.

조향 장치

1, 구조

이 장치는 3 개의 전이 롤러, 좌우 프레임, 가이드 롤러 및 받침대로 주로 구성된 생산 라인의 보조 장비입니다. 장치는 철판을 가지고 구덩이에서 뽑아되지 않습니다 더 이상 굴곡 변형 기능을 일으킬 것입니다, 가이드 롤의 두 쌍의 기계 프레임의 왼쪽과 오른쪽 안쪽에 설치, 손 바퀴, 나사 수 있습니다 로드가 수평으로 움직이면 플레이트의 작동 위치를 제어합니다.

2 . 주요 매개 변수 s :

(1) 안내 폭 : 1600mm

(2) 롤러 직경 : φ70mm

side guid roller

3. 롤 서보 사이징 머신

주요 매개 변수 ;

(1) 고정 롤러 지름 = 120mm

(2) 견인 기계 = 50mm : 55 % 40Cr 주파수 담금질 표면 경질 크롬 도금 및 폴리 우레탄 고무 샤프트.

(2) 고정 롤러 길이 : 1700mm

(3) 서보 모터 : 7.5kw Shandong zibo
(4) 감속기 : 서보 감속기

second leveling system

전단 시스템 (고속 절삭 기계)

(1) 최대 전단 두께 : 3mm

(2) 최대 너비 : 1600mm

(3) 모터 동력 : 7.5KW Shangdong Zibo?

(4) 블레이드 재질 : 9CrSi, 서보 코일 공급 시스템.


제품 디렉토리 : 호기 라인/길이 라인 컷
