제품 설명

새로운 길이 라인 컷

소개:

길이에 컷에 대 한 생산 라인은 다음과 같은 요소에 의해 구성 된: 로드 자동차, Decoiler, 정확한 교정 및 기계, 중간 다리를 수평 편차, 교정 장치, 서보 고정 크기 기계, 높은 전단 시스템, 젖 코일 시스템, 자동 stocker, 런아웃 테이블 및 패키지 시스템, 유압 시스템, 공 압 장치, PLC 제어 시스템 속도.

A:가이 컴퓨터의 기본 매개 변수:

소재 두께: 0.30 m m-2.50

코일 폭: 500-1600 mm

코일의 내부 직경: φ 450 650 m m

최대 코일 무게: 15 톤

허용 오차: ± 0.5 m m 길이 2000 mm, 2000 m m 내 대각선 ± 0.5 m m 이내.

절단 길이: 400-4000 m m

생산 작업 높이: 1150 mm

작업 스토리지 구 덩이와 속도: 60 m/분

참고: 왼쪽에서 오른쪽 (보드의 전체 길이 23 미터 이상 아니다) 방향 (운영 측)에서 실행 하는 생산 라인. 그리고 저장 구 덩이 권장 크기: 5 미터 lengthx2 미터 폭 4 미터 깊이 x

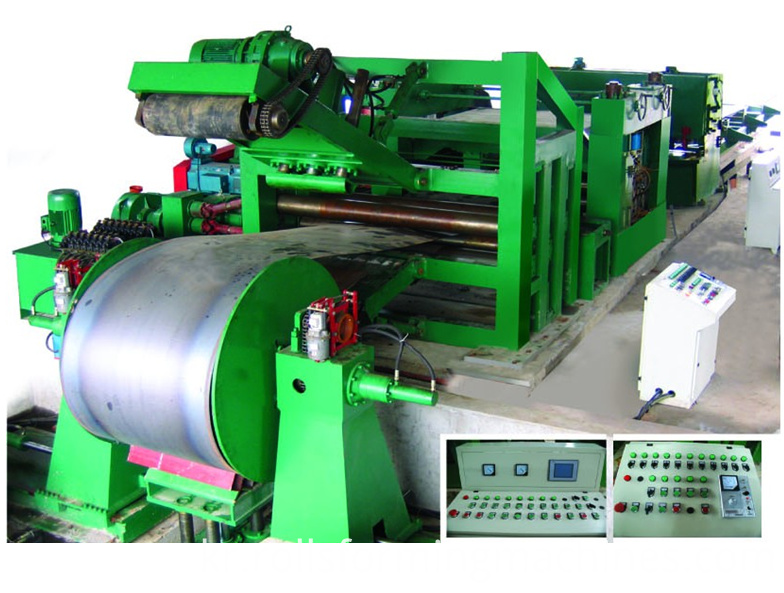

cut to length S

B: 길이 머신 컷의 기본 요소




C . 일부 요소의 간략 한 소개

로드 차 15 톤

구조

주로이 장치는 자동차 플레이트, 실린더 블록 및 실린더와 걷는 시스템으로 구성 되어있다. 때 작업, 접시 풀기 휠, 오일 실린더, 접시는 uncoiled의 상단까지, 스핀 들 센터, Decoiler 센터 위치, 모터를 걷기 시작 상단에 실린더에 uncoiled 코일 tensioning 강 합니다. 차 반환 하려면 트랙을 따라 간다.

2 . 매개 변수 :

(1) 코일 폭:1600mm

(2) 코일 무게: 15T

(3) 160 m m 직경 실린더 스트로크 보어, 스트로크 600 m m

(4) 도보 모터 전력: 3 KW-만약 그들이 더 많은 전력을?

(5) 모터 제조 업체 우리 정액 변경 하지만 가격은 더 높을 것 이다
(6) 감속 기: 15 톤

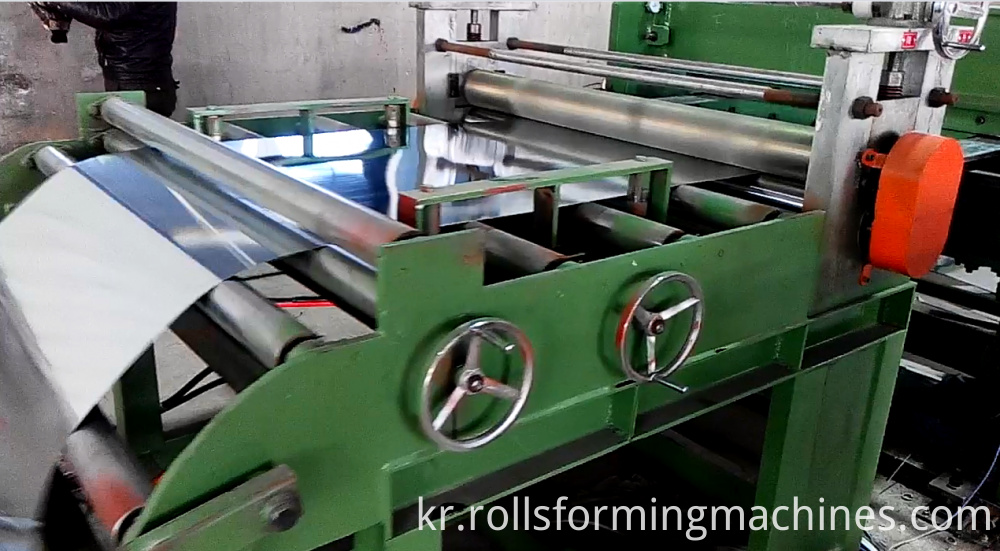

cut to length machine

3. 정확한 교정 및 수평 기계

기어 상자 조인트 드라이브와 이니셔티브 학교 편평한 기계, 시트 평면 등록 보냈고 반복된 변형에 도달의 긍정적이 고 부정적인 방향 후 중간 평준화의 목적은 주로 구성 되어 기계 프레임 부품, 작업 롤 부분, 운동 부분과 전송 부분. 프레임 용접 강판 상자 유형 구조를 채택, 작업 롤 부분, 드는 부분과 프레임 부분 유기적으 결합, 형태는 소설, 구조는 합리적인, 이며 설치 및 유지 보수 편리. 작업 롤 롤러, 범용 드라이브의 하위 섹션의 앞에. 위의 적절 한 학교 수준을 달성 하기 위해, 다른 소재 플레이트를 내립니다. 역할의 움직임 향상 작업 롤, 조정과 손 바퀴 웜 기어 로드 세대 움직이는 와이어 로드 롤러의 위쪽 행 해제의 목표를 달성 하기 사이 간격의 행입니다. 드라이브 모터, 감속 기.

1 . 주요 매개 변수

(1) 재료 두께 평준화:2.50 m m 0.30 -

(2) 폭: 1600mm

(3) 수평 축: φ110mm 40Cr 중간 주파수 50-58 정도 냉각.

(4) 메인 모터: 11KW-정액

(5) 감속 기: 155 유형 웜 기어 감속 기 Guomang,이 브랜드?

중간 다리

이 소자는 과도 다리, 왼쪽된 대괄호와 기지의 주로 구성 되는 생산 라인의 보조 장비 이다. 그것의 역할은 처음부터 판 구 덩이 들어가기, 다리 병렬 첫 번째 기계;으로 접시 상승 다리 들기는 실린더에 의해 제어 됩니다.

조 향 장치

1, 구조

장치는 3 개의 전환 롤러, 왼쪽 및 오른쪽 프레임, 가이드 롤러 및 기지의 주로 구성 되는 생산 라인의 보조 장비 이다. 장치 뿐만 아니라 강철 플레이트는 고 구 덩이 꺼내 것입니다 더 이상 굽 힘 변형 기능, 왼쪽 및 오른쪽 안쪽 가이드 롤의 두 쌍의 기계 프레임에 설치 하는 원인 핸드 휠, 나사 막대를 가로로 이동 하 여 제어할 수 접시의 실행 위치.

2. 주요 매개 변수s:

(1) 딩 폭:1600mm

(2) 롤러 직경:φ70mm

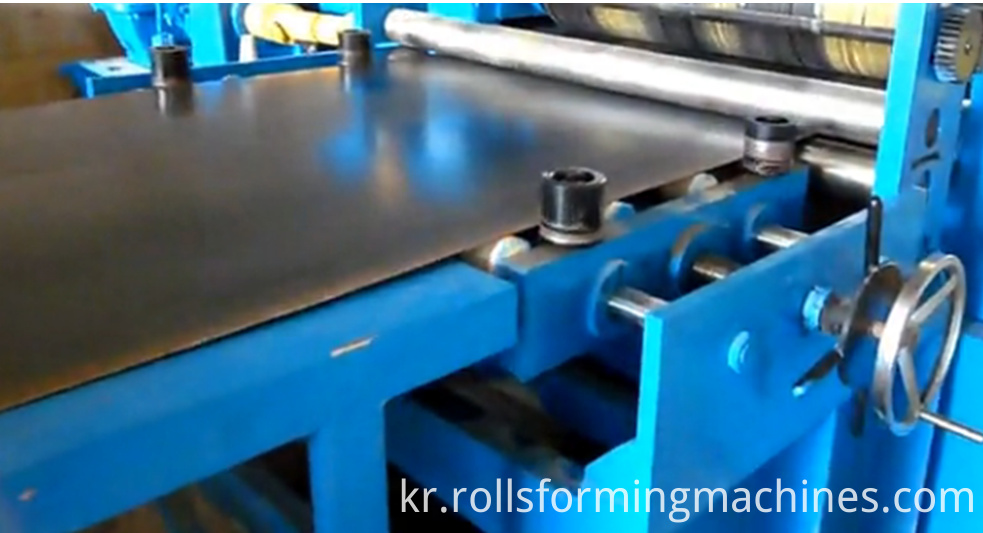

side guid roller

3. 롤 서보 크기 조정 기계

구조

사용법: 이 기계는 크기를 설정 하는 데 주로 사용 된다. 이 부분은 주로 다음과 같은 요소로 구성 되어있습니다: 견인 축 고정된 축, 프레임, 기지, 전송 부분, 서보 모터 및 특수 기어 감속 기.

주요 매개 변수;

(1) 고정된 롤러 직경 120 m m =

(2) 견인 기계 = 50 m m: 55 %40Cr 주파수 냉각 하는 표면 하드 크롬 도금 및 폴리우레탄 고무 샤프트.

(2) 고정된 롤러 길이: 1700 mm

(3) 서보 모터: 7.5 k w 산동 zibo
(4) 감속 기: 서보 감속 기

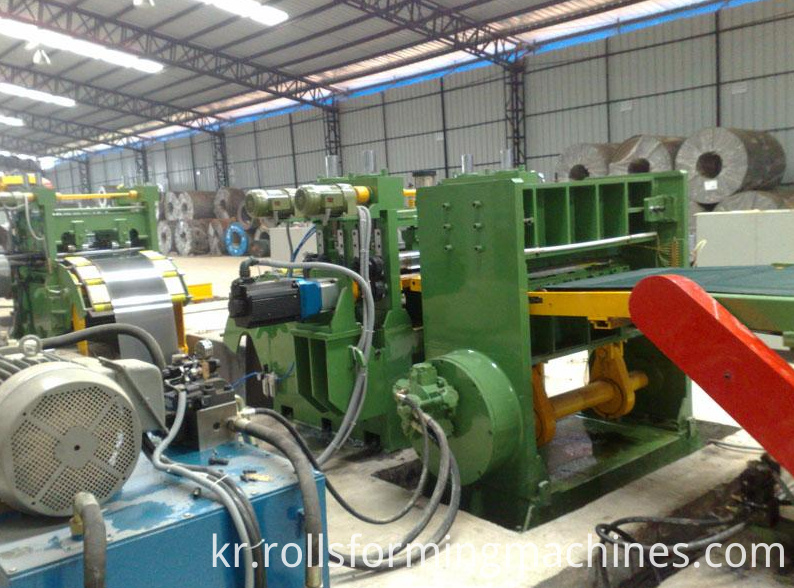

second leveling system

시스템 (고속 절단기) 전단

구조

왼쪽 및 오른쪽 대괄호, 커넥팅 로드, 위와 더 낮은 포 탑, 작업 테이블, 모터 드라이브 및 구성의 다른 부분에 의해 주로 사용자는 사용자 요구 사항에 따라 또한 수 있습니다 수도 있습니다.

주요 매개 변수:

(1) 최대 전단 두께: 3 mm

(2) 최대 폭: 1600mm

(3) 모터 파워: 7.5 k w 산동 Zibo?

(4) 블레이드 소재: 9CrSi, 서보 코일 시스템을 먹이.

cut to length 65

자동으로 스태킹 machine

1입니다. 구조

블랭킹 기계 시스템에 대 한 그것은 주로 깔끔한 그리고 깨끗 하 고 가로 프레임 및 수직 배플 만든 시트를 만들기 위한. 시트의 다른 길이 피팅, 500-3000 m m 내 범위 조정. 배플 플레이트 또한 코일 폭에 따라 조정 될 수 있습니다. 겹침 기계 채택 한다 조정 실린더, 유통을 기계는 걷고 팔레타 이징 모터와 롤러 실린더의 주로 구성 되어있습니다. 그것의 기능은 빈 시트 스태킹 스트레이트, 시작 모터 포장 단계, 소재 양식을 장치에 전송 하는 깔끔한 시트 블랭킹 단계 누적 됩니다.
