Zhongtuo Roll Forming Machinery Co., ltd

금속 0.3 ~ 4mm 서보 커팅 머신
금속 0.3 ~ 4mm 서보 커팅 머신
금속 0.3 ~ 4mm 서보 커팅 머신
금속 0.3 ~ 4mm 서보 커팅 머신
금속 0.3 ~ 4mm 서보 커팅 머신

금속 0.3 ~ 4mm 서보 커팅 머신

단가: USD 20000 - 50000 / Set/Sets
Incoterm: FOB
최소 주문량: 1 Set/Sets
배송 시간: 45 일

지금 연락 바구니에 추가

Additional Info

    포장: 누드 포장

    생산력: 30 set

    상표: 종투

    원산지: 중국

    공급 능력: 30 sets/month

    인증 : CE, ISO, SGS

제품 설명

두께 0.28-4.0 × 1700 mm의 길이 기계로 절단

간단한 생산 :

이 절단 선을 사용하여 폭 1700mm 내에서 0.28 ~ 4mm의 두께로 가공 할 수 있습니다. 길이 절단기는 데코레이터, 1 차 레벨링 시스템, 코일 공급 시스템, 2 차 평탄도, 조향 시스템, 전단 시스템, 코일 운송 벨트 및 자동 스태커로 구성됩니다.

cut to length 65

생산 라인 매개 변수 :

Supported coil sheet

0.28-4.0mm

Coil width

500-1500

Coil inner ID

Ø508.620

Max coil weight

12T

Accuracy

In length: ±0.5 within 2000mm length
In Diagonal: (
±0.5 within 2000mm length)

Shearing length

500-3000

Machine height

1150

Working speed

2000mm per minutes

Working direction

From left to right

각 요소의 기본 소개 :

1. 데코 얼러의 적재 카

구조 :

주로 자동차와 프레임, 실린더 블록, 실린더 및 보행 시스템과 같은 요소로 구성됩니다. 사용시 로딩 카의 맨 위에 코일을 놓으십시오. 그러면 실린더가 언코 일러 중심점까지 올라가고, r은 모터를 데코레이터 중심 위치로 걷기 시작합니다. 언코 일러는 코일 장력을 만들고 작동을 시작합니다.

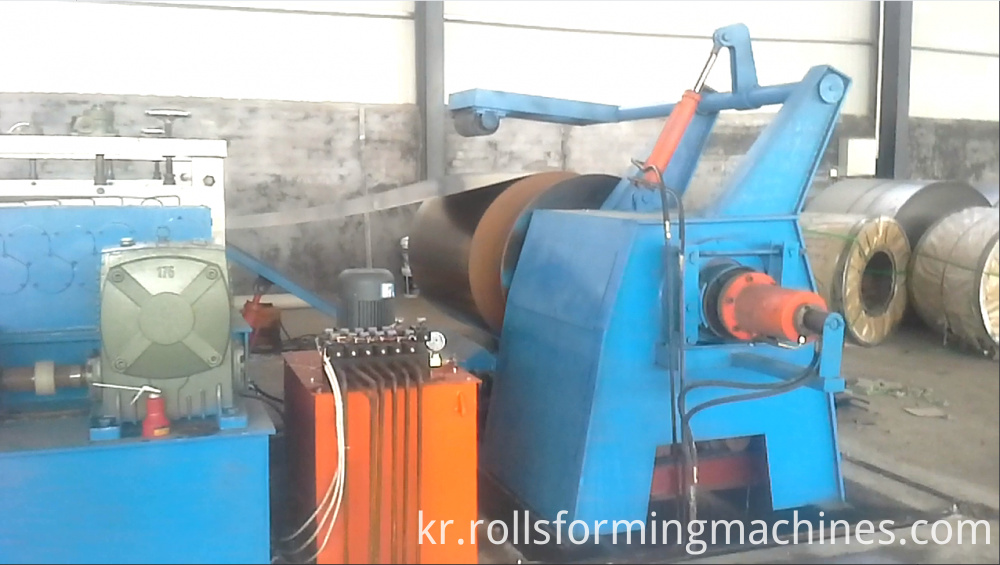

decoiler of cut to length

2. 12 Ton Decoiler

구조:

이 기계는 하나의 캔틸레버와 수력 팽창 형 언코 일러, 스핀들 부, 변속기 부분으로 구성됩니다.

1 차 균등화 시스템

구조 :

레벨링 시스템은 2 개의 트랙션 샤프트, 15 개의 롤러 레벨링, 7 개의 위 및 8 개의 롤러 아래로 구성됩니다. 그것은 주로 코일의 힘을주고 코일을 기계에 공급하기위한 것입니다. 주행 속도는 조절 가능합니다. 가변 주파수 속도의 드라이브 감속기는 모터에 의해 제어됩니다. 롤러 표면은 도금이됩니다.

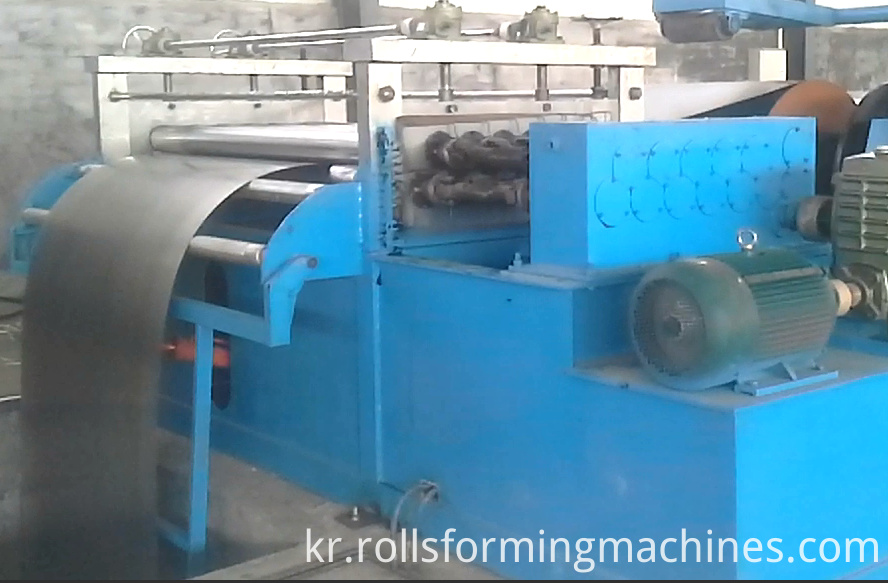

first leveling system of cut to length machine

3. 과도기 교량 :

과도기적 다리는 다리와 같은 것이다. 제 1 평탄화 시스템으로부터 제 2 정밀도 평탄화 시스템으로 코일을 전송하는데 사용된다. 코일이 첫 번째 레벨링에서 나올 때, 브리지는 입력 시트의 동일한 레벨에서 위로 올 것입니다. 코일에 저장 구덩이를 입력 시키면 브릿지가 내려갑니다. 제 1 레벨링 시스템 내지 제 2 레벨링 시스템 사이에는 필요하지 않은 저장 구덩이가있을 것이다. 있다면, 작업 속도가 매우 높을 것입니다. 보관 구덩이가 없으면 기계 작업 속도가 상당히 느려집니다.

4. 서보 사이징 시스템 및 두 번째 레벨링 시스템 .

소개 :

이 기계는 두 번째 레벨링 및 사이징 시스템으로 단단한 롤러를 사용합니다. 코일이 수평 조절기에 오면 롤러가 앞뒤로 눌러 수평과 직선을 만듭니다. 두께가 다른 재질의 경우 정확한 간격을 만들기 위해 롤러 사이의 간격을 조정해야합니다. 필요한 경우 눈금자 크기를 추가합니다. 핸드 휠 구동 웜, 기어 드라이브 및 나사로드를 조정하여 상부 롤러를 들어 올립니다.

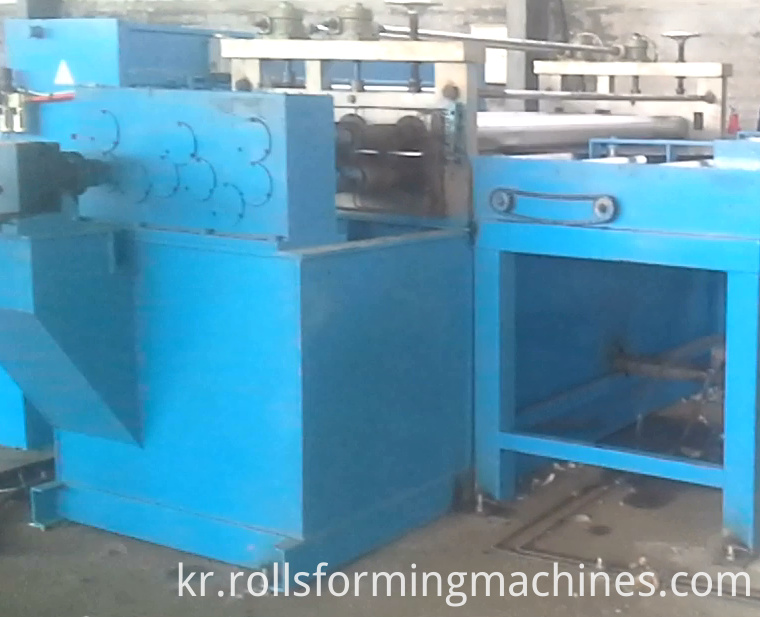

second leveling system

5. 4 × 1600mm 고속 전단 시스템 .

구조 :

전단 시스템은 좌우측 브래킷, 커넥팅로드, 상부 및 하부 포탑, 작업대, 구동 모터 및 기타 부품으로 구성됩니다. 또는 합리적이라면 고객 아이디어에 따라 맞춤 설정할 수 있습니다. 커터가 아래에서 위로 이동 한 다음 재료를 자릅니다.

6. 서보 공급 코일 플랫폼

먹이 플랫폼은 구조물의 길이가 3000mm이고 상해를 입지 않은 일체형 벨트 구조로 프레임을 채택합니다.

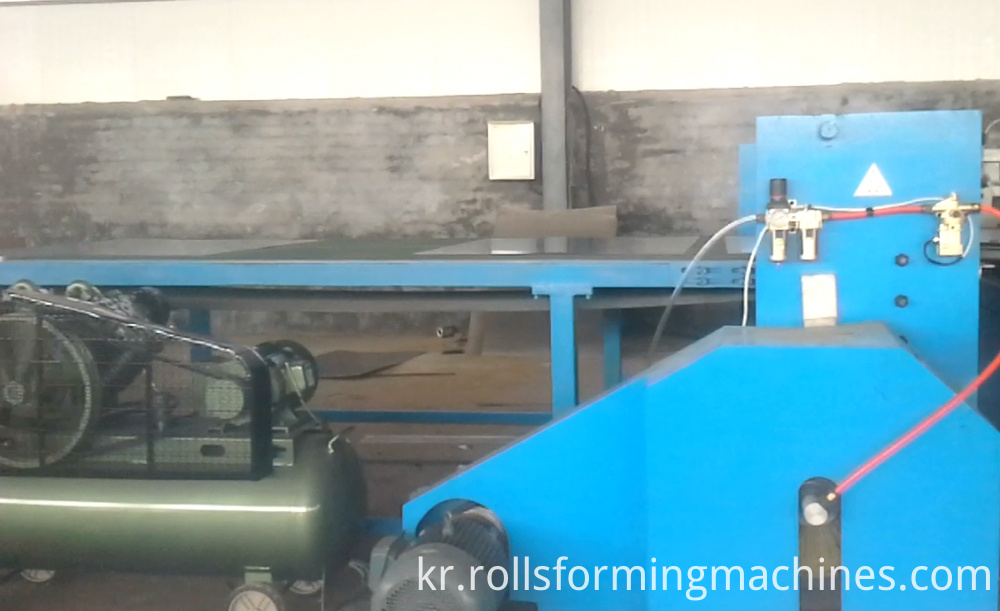

transmisson table of cut to length machine

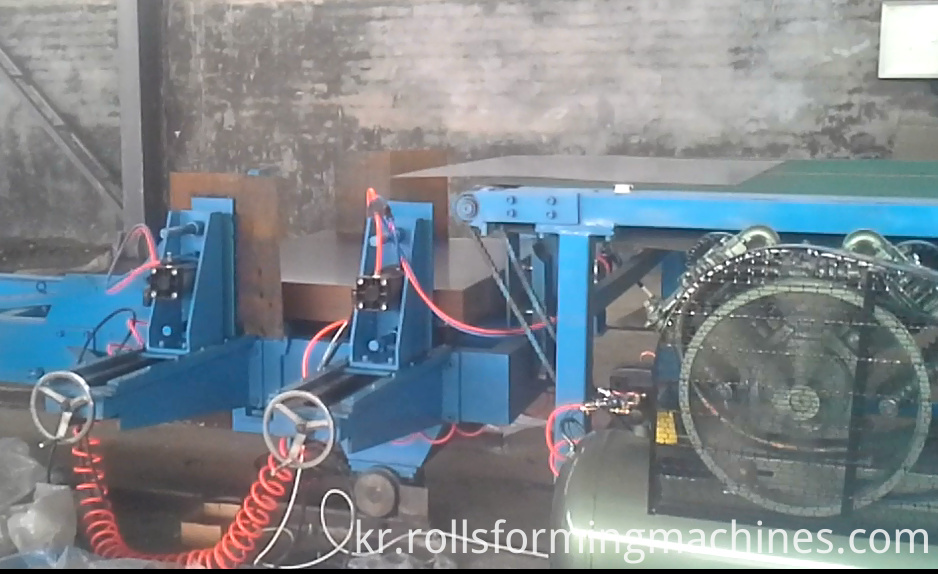

7. 자동 스태커

구조 :

이 스태커는 주로 시트를 규칙적으로 배열하기위한 것입니다. 철판은 가로 프레임, 종 방향 배플에 의해 깔끔하게 쌓이는 움직이는 실린더 추진 시트를 통해 프리네 틱 파워로 작동됩니다.

수직 배플 판은 다른 길이에 따라 전기 조정의 힘으로 움직입니다. 팔레 타이 징 기계는 주로 모터와 롤러 실린더 팔레 타이 징으로 구성됩니다. 빈 용지를 깔끔하게 쌓아 두는 용도입니다. 모터가 시동되면 스태커가 코일을 다른 하단 테이블로 옮겨 패키지를 쉽게 만들고 밖으로 나갑니다.

runout table


제품 디렉토리 : 호기 라인/길이 라인 컷
