Zhongtuo Roll Forming Machinery Co., ltd

철강 파이프 기계를 형성 HG50 Contruction 파이프 롤
철강 파이프 기계를 형성 HG50 Contruction 파이프 롤
철강 파이프 기계를 형성 HG50 Contruction 파이프 롤
철강 파이프 기계를 형성 HG50 Contruction 파이프 롤
철강 파이프 기계를 형성 HG50 Contruction 파이프 롤

철강 파이프 기계를 형성 HG50 Contruction 파이프 롤

단가: USD 100000 - 150000 / Set/Sets
지불 유형: L/C,T/T,D/P,Western Union
Incoterm: FOB
최소 주문량: 1 Set/Sets
배송 시간: 60 일

지금 연락 바구니에 추가

Additional Info

    포장: 누드 포장

    생산력: 90m/min

    상표: 종투

    수송: Ocean,Land,Air

    원산지: 중국

    공급 능력: 30 sets/month

    인증 : CE\ISO9001

제품 설명

HG50 Contruction 파이프 기계 - 롤 강 관형 기계를 형성

강관 기계 사양 HG50 :

1. 파이프 직경 : Ø10 - Ø60mm
파이프 두께 : 0.5-3.0mm
2. 사각 파이프 : 10X10mm -60X60mm
직사각형 파이프 : 20X40mm -40X60mm
파이프 두께 : 0.5-3.0mm
3. 파이프 길이 : 6-12m
4. 길이 공차 : 0-6mm
b) 강재 규격
1. 물자 : 저탄소 강철 (σb≤500Mpa, σs≤235Mpa)
2. 강철 테이프 : 내경 : Φ470-Φ510mm
외경 : Φmax = 1500mm
스트립 스틸 너비 : 40mm - 240mm
스트립 두께 : 0.8mm ~ 3.0mm
최대 중량 : 2.0 톤

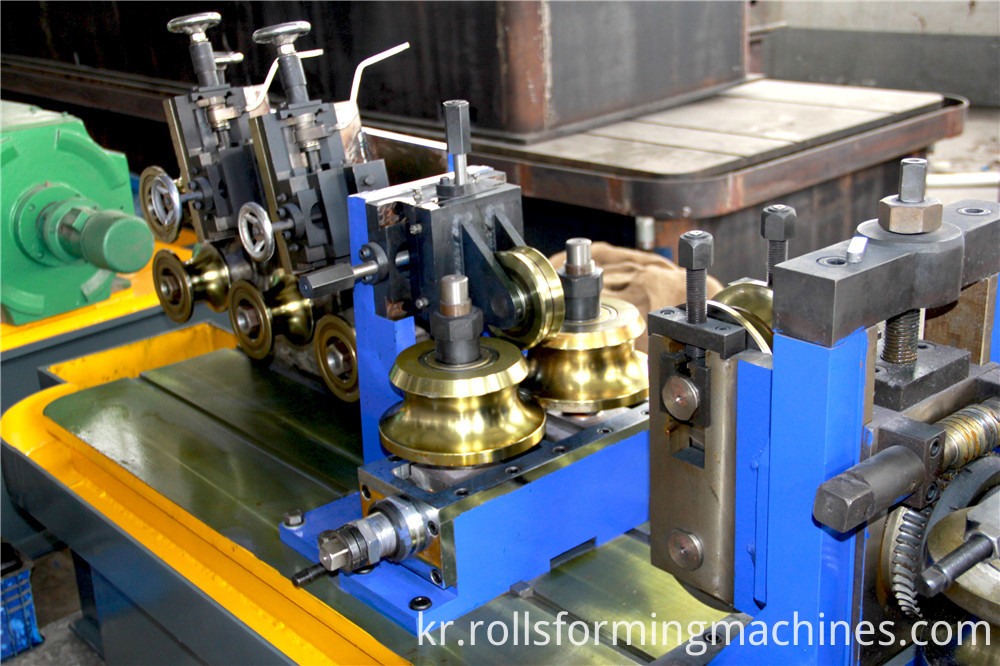

welded pipe machine

welded pipe machine

c) 전기
1. 동적 인 힘 : AC380V ± 10 %, 3phases, 50Hz ± 1.0 %
2. 제어 전원 : AC220V ± 10 %, 단상, 50Hz ± 1.0 %
d) 전기 설치 용량 : appro. 250KW
e) 냉각수
1. 고주파 장비 용 저장소 : 15m³, 1 세트
2. 순환 냉각수 저장 탱크 : 15m³, 1 세트
f) 압축 공기
1. 압력 : 0.4MPa
2. 유량 : 0.8m3 / h
g) 생산 능력
연간 생산량 : 연간 작업 일수에 따라 25000 톤. 매일 근무 시간과 제품.
h) 선 속도 : 30-90m / min
IV. 단일 장치의 장비 구성 및 주요 매개 변수 :
1. 더블 헤드 언 코일 러
1.1. 브리핑 : 공압식 브레이크를 사용하여 코일을 쉽게 교체 할 수있는 로터리 타입
1.2. 매개 변수 :
- 코일 폭 : 최대 240mm
- 코일 외경 : 최대. Ø1500mm
- 코일 ID : Ø 470 - Ø 510mm
- 코일 중량 : 최대. 2.0 톤
1.3. 공압에 의한 맨드 렐 확장
1.4. 맨드릴 위치 회전은 수동이어야한다.


성형 및 크기 조정 섹션

4.1 포일 밀 기어 박스, 유니버셜 조인트


4.1.1 5 롤 수동 레벨링, 1 쌍의 송출 롤, 2 쌍의 수직 롤


4.1.2 성형 밀은 다음으로 구성된다 :
- 구동 스탠드 : 7 세트 (가로)
- 구동 스탠드 샤프트 : Ø60mm
- 샤프트 재질 : 40Cr
- 사이드 롤 스탠드 : 8 세트 (세로)
- 측면 롤 스탠드 샤프트 : Ø40mm
- 샤프트 재질 : 40Cr
- 기어 박스 및 유니버셜 조인트 : 7 세트
- 기어 박스 재질 : 주강
- 기어 재질 : 20CrMnTi
- 주 모터 : 55kW 모델 : Z4-200-31 1 세트
- 주요 수정 자 : ZLY224 1 세트


4.2 사이징 밀 기어 박스, 유니버셜 조인트
4.2.1 사이징 밀은 다음으로 구성된다 :
- 구동 스탠드 : 5 세트 (수평)
- 구동 스탠드 샤프트 : Ø60mm
- 샤프트 재질 : 40Cr
- 사이드 롤 스탠드 : 5 세트 (세로)
- 측면 롤 스탠드 샤프트 : Ø40mm
- 샤프트 재질 : 40Cr
- 기어 박스 및 유니버설 조인트 : 5 세트
- 기어 박스 재질 : 주강
- 기어 재질 : 20CrMnTi
- 주 모터 : 55kW 모델 : Z4-200-31 1 세트
- 주요 수정 자 : ZLY224 1 세트
- 2 개의 머리 세트 투르크 헤드, 4 개의 롤러 세트 * 2 세트
- CNC 플라잉 톱을위한 에어 실린더가있는 1 개의 속도 테스트 롤러


welded pipe machine04

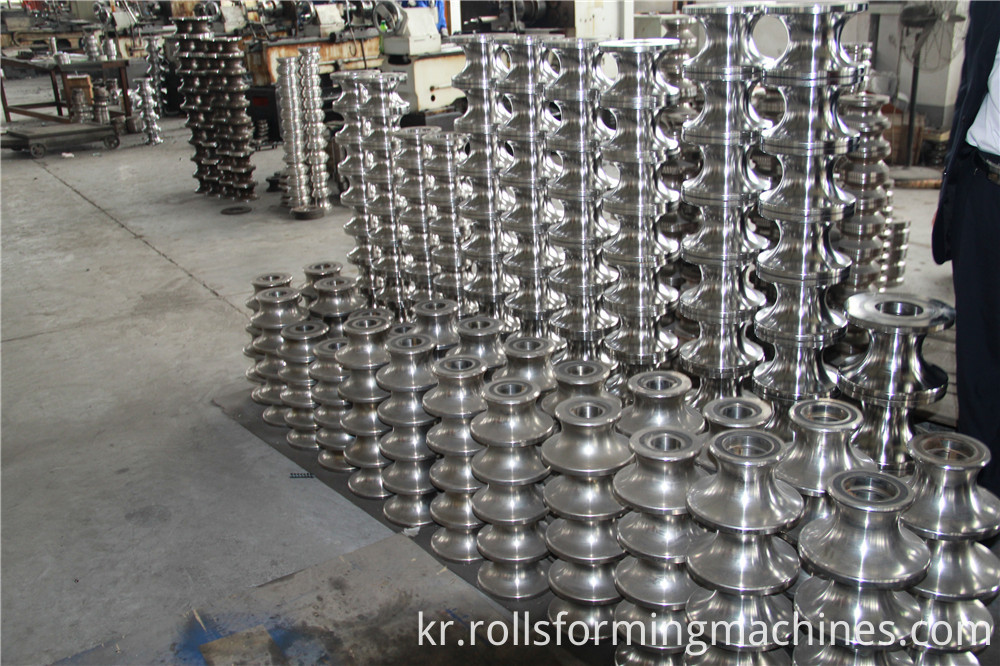

다음 그림은 HG50 용접 파이프 머신 몰드 재료입니다.

welded pipe machine09
