HG127 튜브 밀 직경 10-150mm thcikness 1-5mm
HG127 튜브 밀 직경 10-150mm thcikness 1-5mm
HG127 튜브 밀 직경 10-150mm thcikness 1-5mm
HG127 튜브 밀 직경 10-150mm thcikness 1-5mm

HG127 튜브 밀 직경 10-150mm thcikness 1-5mm

단가: USD 290000 - 350000 / Bag/Bags
지불 유형: L/C,T/T,D/P,Western Union
Incoterm: FOB
최소 주문량: 1 Bag/Bags
배송 시간: 60 일

지금 연락 바구니에 추가

Additional Info

    포장: 누드 포장

    생산력: 60m/min

    상표: 종투

    수송: Ocean,Land,Air

    원산지: 중국

    공급 능력: 30 sets/month

    인증 : ISO, CE9001

제품 설명

HG127 튜브 밀 직경 10-150mm thcikness 내에서 1-5mm

I. 요약

압연기는 냉간 압연 및 열간 압연 코일 스트립으로부터 두께가 1.5mm ~ 5.0mm 인 Φ20mm-Φ127mm의 둥근 파이프를 비 폐쇄 된 관형 소재로 제작하여 튜브에 용접 한 다음 단단한 방법으로 모서리를 가열합니다 튜브 고주파 용접기, 튜브 용접기의 롤에 세로 이음 용접, 측정 된 길이의 무한 튜브의 냉각, 추가 사이징 또는 성형 및 온 스트림 절단. 완제품은 원형, 사각형 또는 직사각형 파이프입니다.

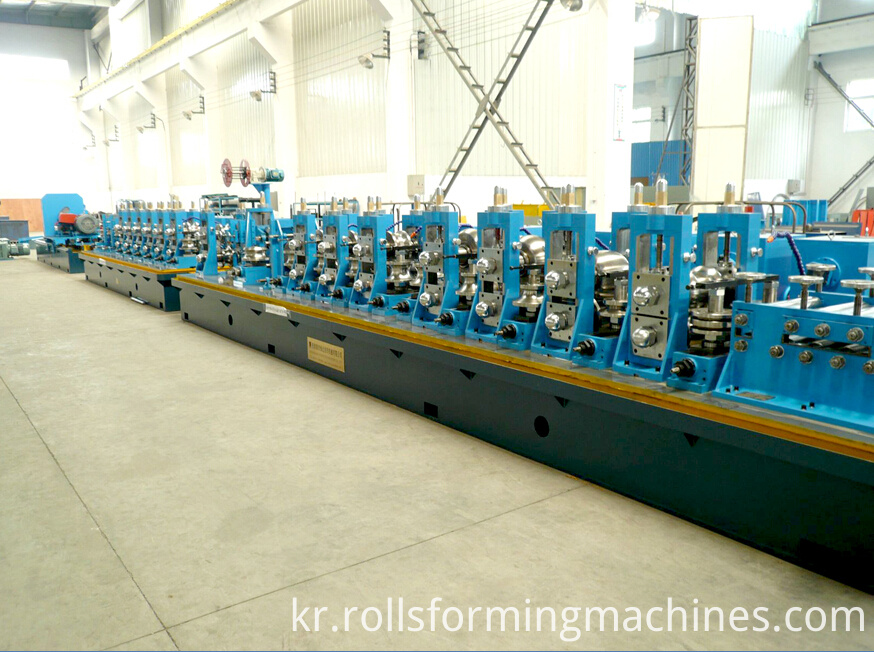

HG127 Tube mill


II. 생산 라인의 기술적 인 흐름

{SteelTape} →→ 단일 아버 비 코 일러 →→ 스트립 헤드 커터 및 용접기 →→

나선형 집적 부 →→ 성형 부 (평탄 부 + 주 구동부 + 성형 부 + 가이드 부 + 고주파 유도 용접부 + 스퀴즈 롤러) + 드 버르 프레임 →→ 냉각 장치 →→ 치수 단위 및 교정기 →→ 컴퓨터에서 플라잉 톱 - 제어 →→ 런아웃 테이블 →→ 스트레이트

III. 기본 조건 :

a) 강관 사양

1. 둥근 관 직경 : Φ76 -Φ127mm

파이프 두께 : 1.5 - 5.0mm

2. 정사각형 파이프 : 30X30mm -100X100mm

직사각형 파이프 : 20X40mm -120X80mm

파이프 두께 : 1.5 - 5.0mm

3. 파이프 길이 : 6.0m - 12.0m

4. 길이 공차 : 0-6mm

b) 강철 테이프 명세

1. 물자 : 저탄소 강철 (δb≤500Mpa, δs≤235Mpa)

2. 강철 테이프 : 내경 : Φ510-610mm

외경 : 최대 직경 φ1800mm

스트립 스틸 너비 : 120mm - 400mm

스트립 두께 : 1.5mm ~ 5.0mm

최대 무게 : 6.0 톤

c) 전기

1. 동적 인 힘 : AC380V ± 10 %, 3phases, 50Hz ± 1.0 %

2. 제어 전원 : AC220V ± 10 %, 단상, 50Hz ± 1.0 %

d) 전기 설치 용량 : appro. 900KW

e) 냉각수

1. 고주파 장비 용 탱크 : 30m³, 1 세트

2. 순환 냉각수 저장 탱크 : 25 m³, 1 세트

f) 압축 공기

1. 압력 : 0.4MPa

2. 유량 : 3.0m 3 / h

g) 생산 능력

연간 생산량 : 연간 작업 일수, 일일 근무 시간 및 제품에 따라 70000 톤.

h) 선 속도 : 30-60m / min

IV. 단일 장치의 장비 구성 및 주요 매개 변수 :

1. 껍질 벗기는 사람을 % s 가진 유압 단일 아버 uncoiler

1.1. 매개 변수 :

- 코일 폭 : 최대 400mm

- 코일 외경 : 최대. Φ1800mm

- 코일 ID : 최대 직경 508mm

- 코일 중량 : 최대. 6.0 톤

1.3. 유압에 의한 맨드 렐 확장

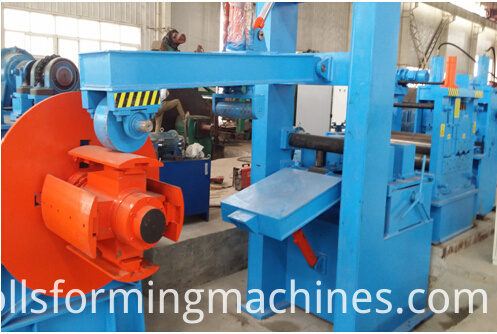

single head decoiler of pipe machine


2. 다섯 - 롤 플래너

2.1 개요 :

닙과 보내는 롤러 쌍이 있습니다. 평평한 롤은 아래 2 개의 상단과 3 개의 아래에 배치됩니다. 틈새 바퀴와 웜 스크류가 속도를 줄임으로써 평평한 롤 모터가 코깅을 받고 유압 실린더에 의해 압력이 가해지고 웜 나사가 앞면과 뒷면이 슬리브 연결로 동 위상이 될 수 있습니다. 수평하게하기의 평지의 밑에 그것 평평하게하기 위하여, 평평하게하기 위하여 도달하는.

2.2 파라미터 :

- 출금 롤 수 : 2

- 인출 롤 재료 : 40Cr

- 플래터 너비 : 5

- 플래트너 속도 : 10m / min

- 롤러의 강성 : HRC50-60

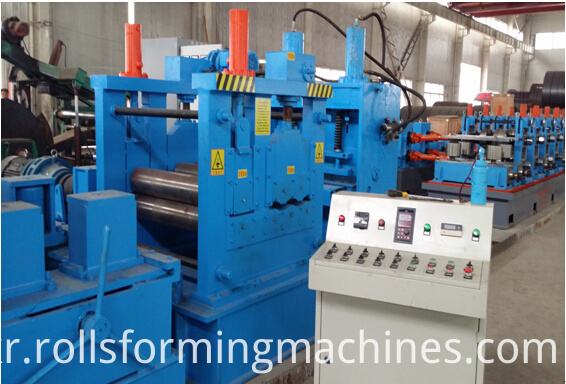

pipe roller leveling system


3. 전단 및 엉덩이 용접기

3.1 유압 전단 매개 변수 기계 :

- 유압 시스템 절단

- 너비 : ≤400mm

- 두께 : ≤ 5.0mm

3.2 매뉴얼에 의한 맞대기 용접기

- 용접 기계

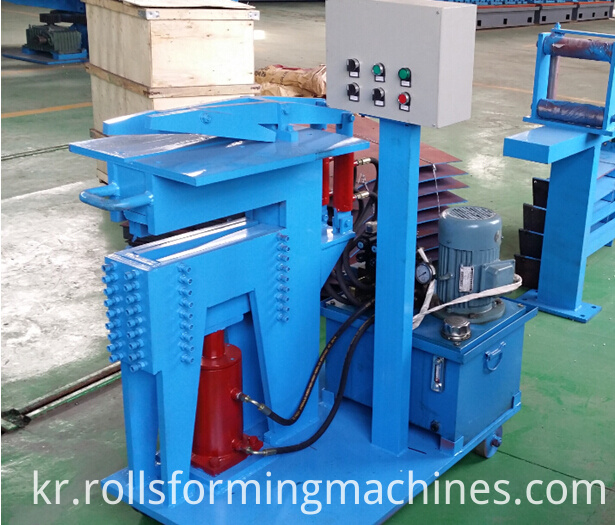

shearing and welding system


직경이 10-150mm 인 HG127 튜브 밀의 사진은 1 ~ 5mm 범위 내에서 더 많이 볼 수 있습니다.

HG127 welded pipe machine
