Zhongtuo Roll Forming Machinery Co., ltd

스트레이트 솔기 고주파 용접 롤 성형 기계
스트레이트 솔기 고주파 용접 롤 성형 기계
스트레이트 솔기 고주파 용접 롤 성형 기계
스트레이트 솔기 고주파 용접 롤 성형 기계
스트레이트 솔기 고주파 용접 롤 성형 기계

스트레이트 솔기 고주파 용접 롤 성형 기계

단가: USD 100000 - 300000 / Set/Sets
지불 유형: L/C,T/T,D/P,Western Union
Incoterm: FOB
최소 주문량: 1 Set/Sets
배송 시간: 60 일

지금 연락 바구니에 추가

Additional Info

    포장: 누드 포장

    생산력: 90m/min

    상표: 종투

    수송: Ocean,Land,Air

    원산지: 중국

    공급 능력: 30 set per month

    인증 : CE, ISO, SGS

제품 설명

직선 이음새 고주파 용접 파이프 롤 성형기의 간략한 소개 :

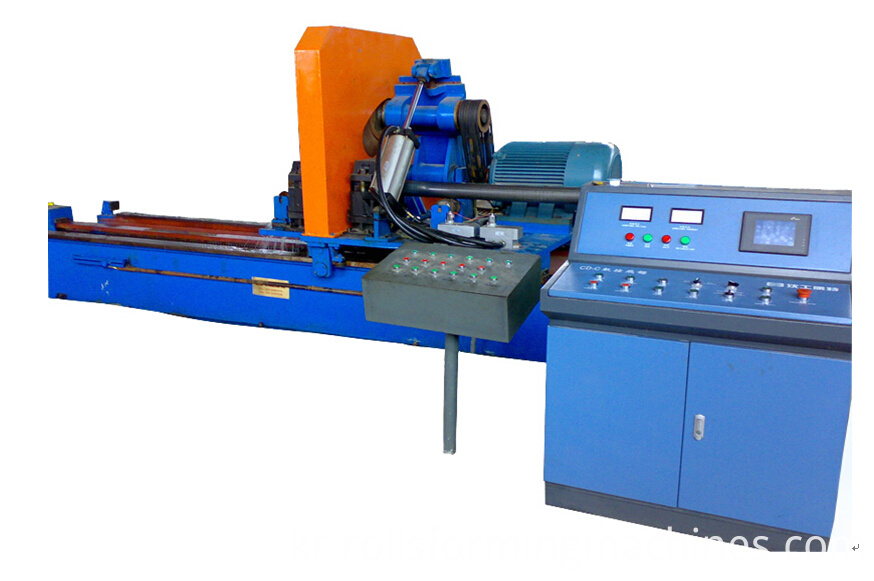

welded pipe machine

용접 강관이라고도 불리는 용접 강관은 일반적으로 강철 또는 강철 스트립으로 만들어져 있습니다. 평준화 후, 코일은 롤 성형 원리에 의해 파이프 형상으로 변경 될 것이다. 생산 공정은 간단하지만 생산 효율은 매우 효율적입니다. 스트레이트 솔기 고주파 용접 파이프 롤 성형기는 10에서 127mm 크기의 다양한 규격을 생산할 수 있으며 정사각형, 원형, 타원형 및 드문 형태 일 수 있습니다.

고품질의 냉간 압연 스트립 강철 압연 생산 및 용접 및 검사 기술의 진행의 급속한 발전과 함께 20 세기의 30 대 이후, 지속적으로 용접 강관 사양의 품질을 향상시킵니다. 이제 용접 된 파이프가 점점 더 많은 분야에서 사용되며 특히 열이없는 예비 관, 장식 관, 이음매없는 강관을 대체하는 저압 유체 관이 더 많이 사용됩니다. 직선 용접 파이프 생산 공정은 간단하고 높은 생산 효율성, 저렴한 비용, 신속한 개발입니다.

스트레이트 솔기 고주파 용접 파이프 롤 성형 기계는 다음 요소로 구성됩니다 .

필러가있는 유압 단일 아버 언코 일러

다섯 - 롤 병 뚜껑

전단 및 엉덩이 용접 기계

나선형 누산기

밀 만들기 및 크기 조정

GGp300KW 솔리드 스테이트 HF 용접기 + 2 전기 제어 시스템

CNC 마찰 톱

롤아웃 테이블 (18m)

직선 솔기 고주파 용접 파이프 롤 성형 기계의 가공 공정 :

{SteelTape} →→ 단일 아버 비 코 일러 →→ 스트립 헤드 커터 및 용접기 →→

나선형 집적 부 →→ 성형 부 ( 평탄 부 + 주 구동부 + 성형 부 + 가이드 부 + 고주파 유도 용접부 + 스퀴즈 롤러 ) + 드 버르 프레임 →→ 냉각 장치 →→ 치수 단위 및 교정기 →→ 컴퓨터에서 플라잉 톱 - 제어 →→ 런아웃 테이블 →→ 스트레이트

직선 이음새 고주파 용접 파이프 롤 성형기 의 품질 관리
완제품 강관이 사양을 충족하는지 확인하기 위해 다양한 조치가 취해집니다. 예를 들어, X- 레이 게이지는 강철의 두께를 조절하는 데 사용됩니다. 게이지는 두 개의 x 선을 사용하여 작동합니다. 하나의 광선은 알려진 두께의 강철로 향하게됩니다. 다른 하나는 생산 라인의 지나가는 강철을 대상으로합니다. 두 광선 사이에 차이가 있으면 게이지가 자동으로 롤러의 크기 조정을 트리거하여 보정합니다.
또한 파이프는 공정이 끝날 때 결함을 검사합니다. 파이프를 테스트하는 한 가지 방법은 특별한 기계를 사용하는 것입니다. 이 기계는 파이프를 물로 채운 다음 압력이 높아 지는지 확인합니다. 결함이있는 파이프가 스크랩에 대해 반송됩니다.

너의 참고를 위해 기계를 형성하는 똑 바른 솔기 고주파 용접 한 파이프 롤 의 어떤 세부 사항 명세는 여기있다 :


성형 및 크기 조정 섹션

1 성형 밀 기어 박스, 유니버셜 조인트

1.1 수직 수평 롤과 수평 수평 롤, 하나의 포지티브 5 롤 플래트너, 한 쌍의 수직 롤 공급에 의한 진입 플래트너 밀.

1.2 성형 공장은 다음으로 구성된다 :

- 구동 스탠드 : 7 세트 (가로)

- 구동 스탠드 샤프트 : Φ 80mm

- 샤프트 재질 : 40Cr

- 사이드 롤 스탠드 : 8 세트 (세로)

- 사이드 롤 스탠드 샤프트 : Φ45mm

- 샤프트 재질 : 40Cr

- 기어 박스 및 유니버셜 조인트 : 7sets

- 기어 박스 재질 : 주강

- 기어 재질 : 20CrMnTi

- 메인 모터 : 132kW 모델 : Z4-250-31 1 세트

- 주요 수정 자 : ZLY250 1 세트

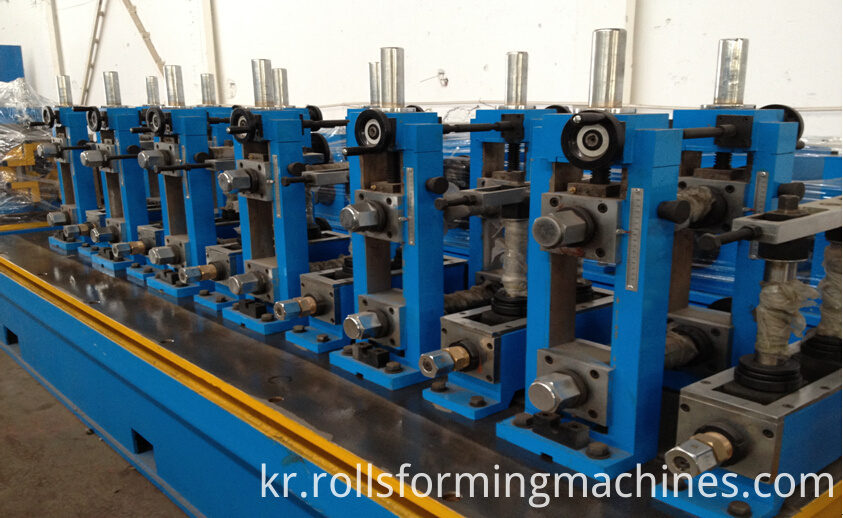

Forming machine



2 크기 조정 밀 기어 박스, 유니버셜 조인트

2.1 사이징 밀은 다음으로 구성됩니다.

- 구동 스탠드 : 5 세트 (수평)

- 구동 스탠드 샤프트 : Φ80mm

- 샤프트 재질 : 40Cr

- 사이드 롤 스탠드 : 5 세트 (세로)

- 사이드 롤 스탠드 샤프트 : Φ45mm

- 샤프트 재질 : 40Cr

- 기어 박스 및 유니버설 조인트 : 5 세트

- 기어 박스 재질 : 주강

- 기어 재질 : 20CrMnTi

- 2 개의 싱글 헤드 터크 헤드, 4 개의 롤러 세트 * 2 세트

- CNC 플라잉 톱을위한 에어 실린더가있는 1 개의 속도 테스트 롤러

- 메인 모터 : 132kW 모델 : Z4-250-31 1 세트

- 주요 redactor : ZLY280 1 세트

sizing of pipe machine
