Zhongtuo Roll Forming Machinery Co., ltd

Q235 강철 용접 튜브 롤 성형 기계
Q235 강철 용접 튜브 롤 성형 기계
Q235 강철 용접 튜브 롤 성형 기계
Q235 강철 용접 튜브 롤 성형 기계
Q235 강철 용접 튜브 롤 성형 기계

Q235 강철 용접 튜브 롤 성형 기계

단가: USD 100000 - 290000 / Bag/Bags
Incoterm: FOB
최소 주문량: 1 Bag/Bags
배송 시간: 60 일

지금 연락 바구니에 추가

Additional Info

    포장: 누드 포장

    생산력: 60m/min

    상표: 종투

    원산지: 중국

    공급 능력: 30 sets/month

    인증 : ISO, CE9001

제품 설명

Q235 강철 용접 튜브 롤 성형 기계 / 철 파이프 튜브 압연 기계


I. 요약

압연기는 냉간 압연 및 열간 압연 코일 스트립으로부터 Φ10mm-Φ89mm의 두께 0.4mm-6.0mm의 둥근 파이프를 비 폐쇄 된 관형 블랭크를 사용하여 튜브로 연속적으로 용접하고, 고체 용접 고주파 용접기, 튜브 용접기 롤의 종단 솔기 용접, 측정 된 길이의 무한 튜브의 냉각, 추가 사이징 또는 성형 및 온 스트림 절단. 완제품은 원형, 사각형 또는 직사각형 파이프입니다.

steel pipe machine

II. 생산 라인의 기술적 인 흐름

{SteelTape} →→ 더블 헤드 언 코일 더 →→ 스트립 헤드 커터 및 용접기 →→

나선형 집적 부 →→ 성형 부 (평탄 부 + 주 구동부 + 성형 부 + 가이드 부 + 고주파 유도 용접부 + 스퀴즈 롤러) + 드 버르 프레임 →→ 냉각 장치 →→ 치수 단위 및 교정기 →→ 컴퓨터에서 플라잉 톱 -control →→ 런아웃 테이블

III. 기본 조건 :

a) 강관 사양

1. 관 직경 : Φ10mm-Φ90mm
파이프 두께 : 1.0mm - 3.5mm

2. 사각형 파이프 예 : 사각형 파이프의 경우 최대 15x15-70x70mm

직사각형 파이프 예 : 최대 15X30-80x60

파이프 두께 : 1.0mm - 3.5mm
3. 파이프 길이 : 최대 12 사용자 정의

4. 길이 공차 : 0-6mm

b) 강관 사양

1. 재질 : 저탄소 강

2. 강철 테이프 : 내경 : Φ470-510mm

외경 : Φmax = 1500mm

스트립 스틸 너비 : 40mm - 160mm

스트립 두께 : 0.4mm ~ 3.5mm

최대 중량 : 1.0 톤

c) 전기

1. 동적 인 힘 : AC380V ± 10 %, 3phases, 50Hz ± 1.0 %

2. 제어 전원 : AC220V ± 10 %, 단상, 50Hz ± 1.0 %

d) 전기 설치 용량 : appro. 200KW

e) 냉각수

1. 고주파 장비 용 저장소 : 15m³, 1 세트

2. 순환 냉각수 저장 탱크 : 15m³, 1 세트

f) 압축 공기

1. 압력 : 0.4MPa

2. 유량 : 0.5m 3 / h

g) 생산 능력

연간 생산량 : 연간 작업 일수에 따라 10000 톤. 매일 근무 시간과 제품.

h) 선 속도 : 30-90m / min

기계는 다음 요소로 구성됩니다.

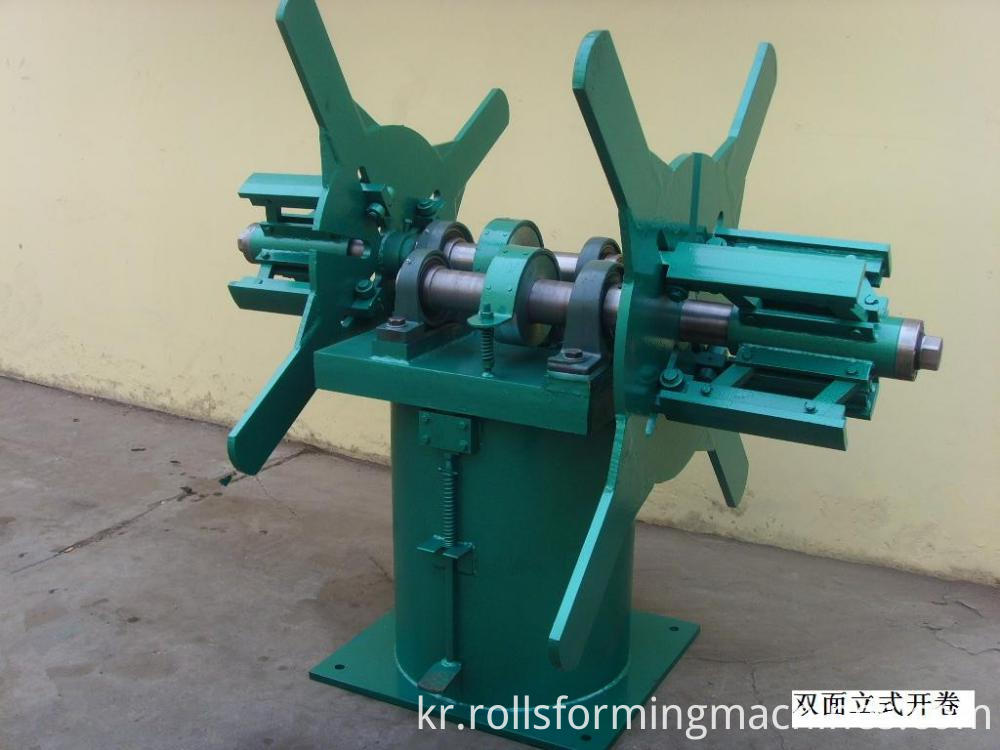

더블 헤드 decoiler :

double head decoiler 12

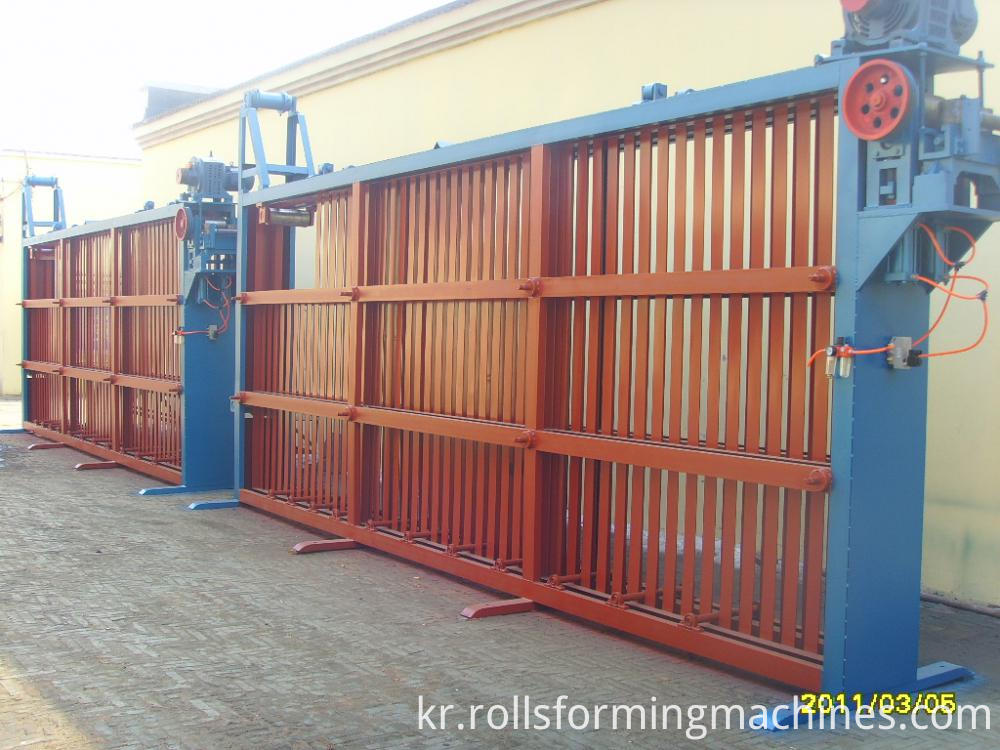

스트로크 흡음 기

coil stock

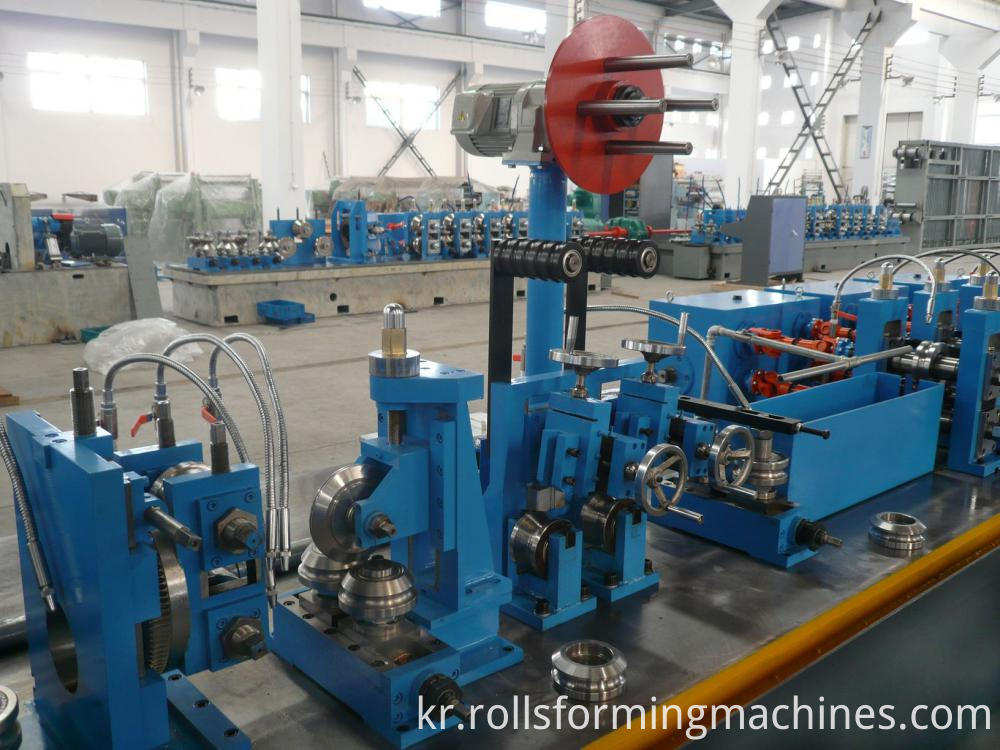

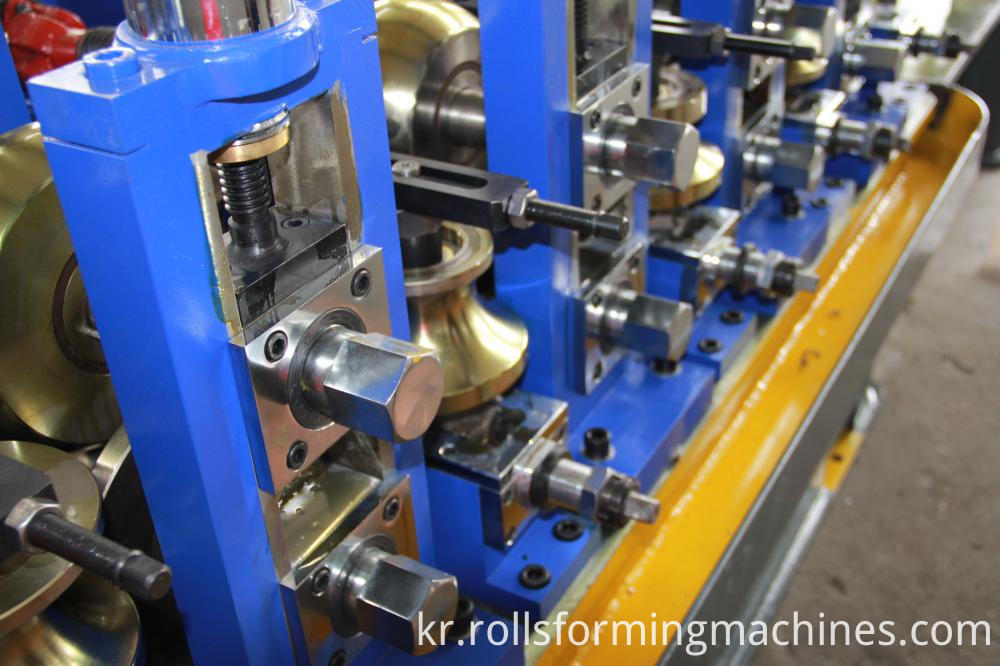

코일로부터 튜브 형상을 만드는 주 롤 성형 기계.

roll forming machine of welding pipes

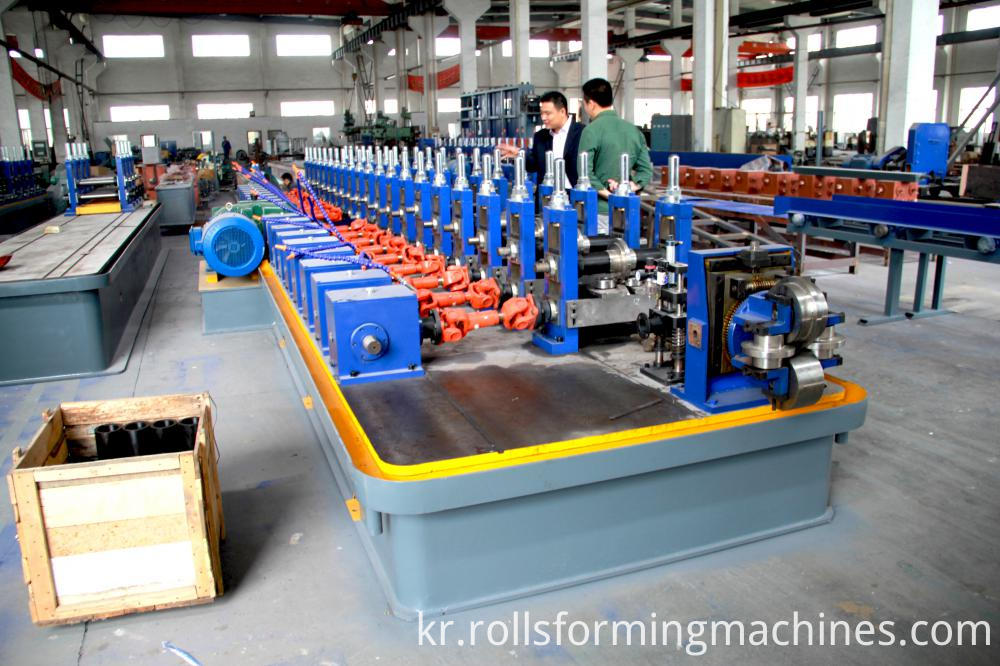

자동 파이프 용접 시스템.

welded pipe machine
