Zhongtuo Roll Forming Machinery Co., ltd

고주파 용접 튜브 성형 기계
고주파 용접 튜브 성형 기계
고주파 용접 튜브 성형 기계
고주파 용접 튜브 성형 기계
고주파 용접 튜브 성형 기계

고주파 용접 튜브 성형 기계

지불 유형: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,FCA,CPT
최소 주문량: 1 Bag/Bags
배송 시간: 90 일

지금 연락 바구니에 추가

다운로드:

기본 정보

    모형: ZT-008

    조건: 새로운

    사용자 지정: 사용자 지정

    신청: 산업, 장식

    유형: 고주파 용접 파이프 밀 라인

    Product Name: Tube Roll Forming Machine

    Work Speed: 0-90m/min

    Work Space: 60*7 M

    High Frequency: 300kw

Additional Info

    포장: 누드 패킹

    생산력: 0-90M/MIN

    상표: 종투

    수송: Ocean,Land

    원산지: 중국

    인증 : CE ISO SGS

    HS 코드: 845522

    포트: TIANJIN,QINGDAO,SHANGHAI

제품 설명

고주파 용접 튜브 성형 기계


첨단 기술은 파이프 제작, PLC 제어 시스템, 작업 상태 및 쉬운 작동 및 유지 보수에 적용됩니다. 그는이 분야에서 선진 수준을 모색하기위한 건설과 정밀성에 관해서 말했습니다. 피딩에서 제품 절단까지 기계 작업 속도는 파이프 크기 변경으로 조정할 수 있습니다.


하나의 기계가 원형 파이프, 사각형 파이프 및 직사각형 파이프를 만들 수 있습니다, 우리는 파이프 크기와 재료의 두께에 따라 오른쪽 기계 유형을 일치합니다.

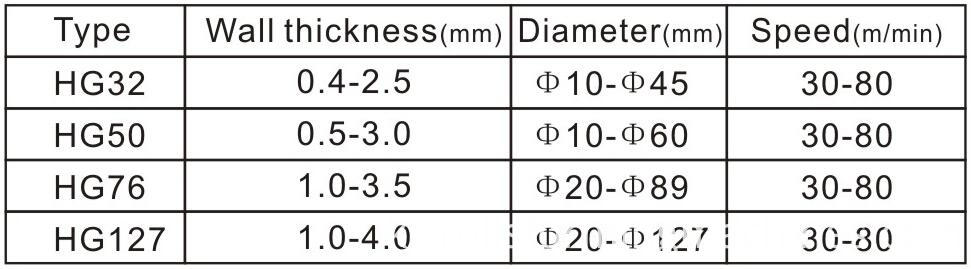

파이프 제조 기계의 주요 유형은 다음과 같습니다.

pipe making machine types

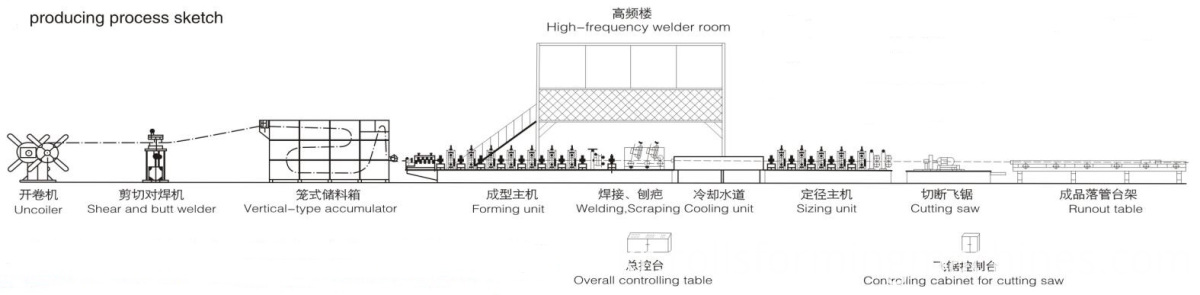

전체 생산 라인에는 언코 일러, 전단 및 맞대기 용접기, 수직 형 어큐뮬레이터, 성형 유닛, 고주파 용접 시스템, 사이징 유닛, 커팅 시스템 및 강력한 제품 테이블이 포함됩니다.

제품 흐름 사진은 기계가 작동하는 방법을 알 수 있도록 도와줍니다.

product flow

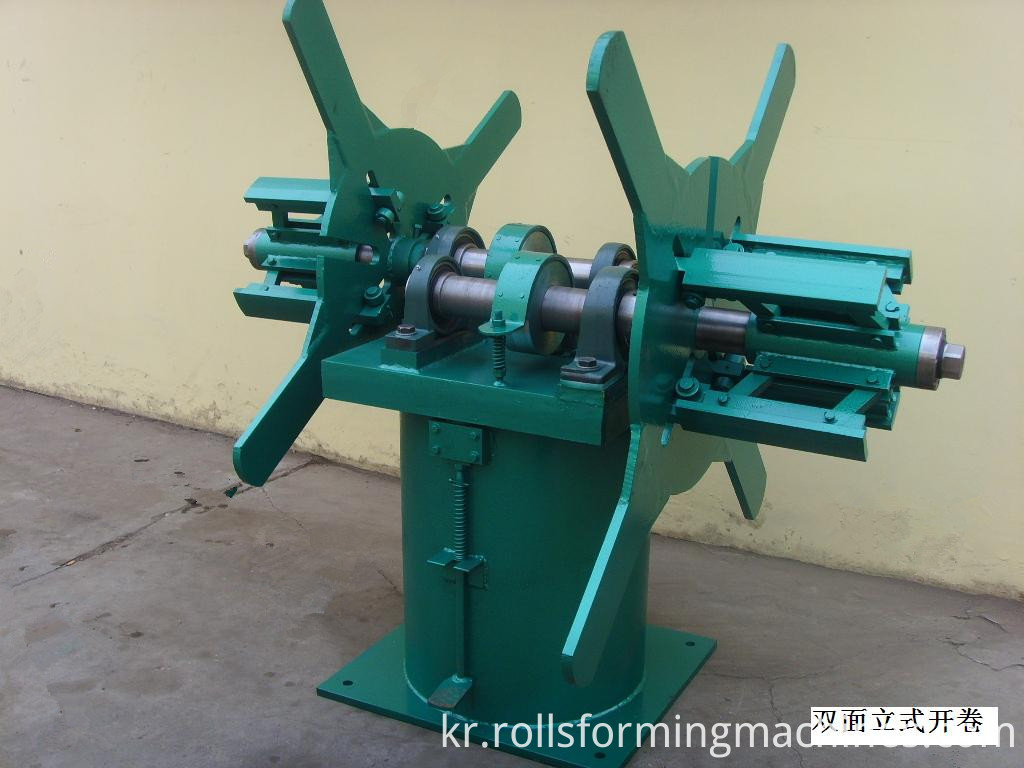

우리는 파이프를 만드는 기계로 더블 헤드 언코 일러 를 제공 할 것이고 더블 헤드 언 코일은 코일을 매우 빠르게 바꿀 수있어서 높은 작업 속도와 일치 할 수 있습니다. 각 헤드는 1.5-2 톤의 코일을 장착 할 수 있습니다. 언 코일 사진은 다음과 같습니다.

decoiler for tube roll forming machine


재료 보관 을 위해 두 가지 유형의 기계를 선택할 수 있습니다.

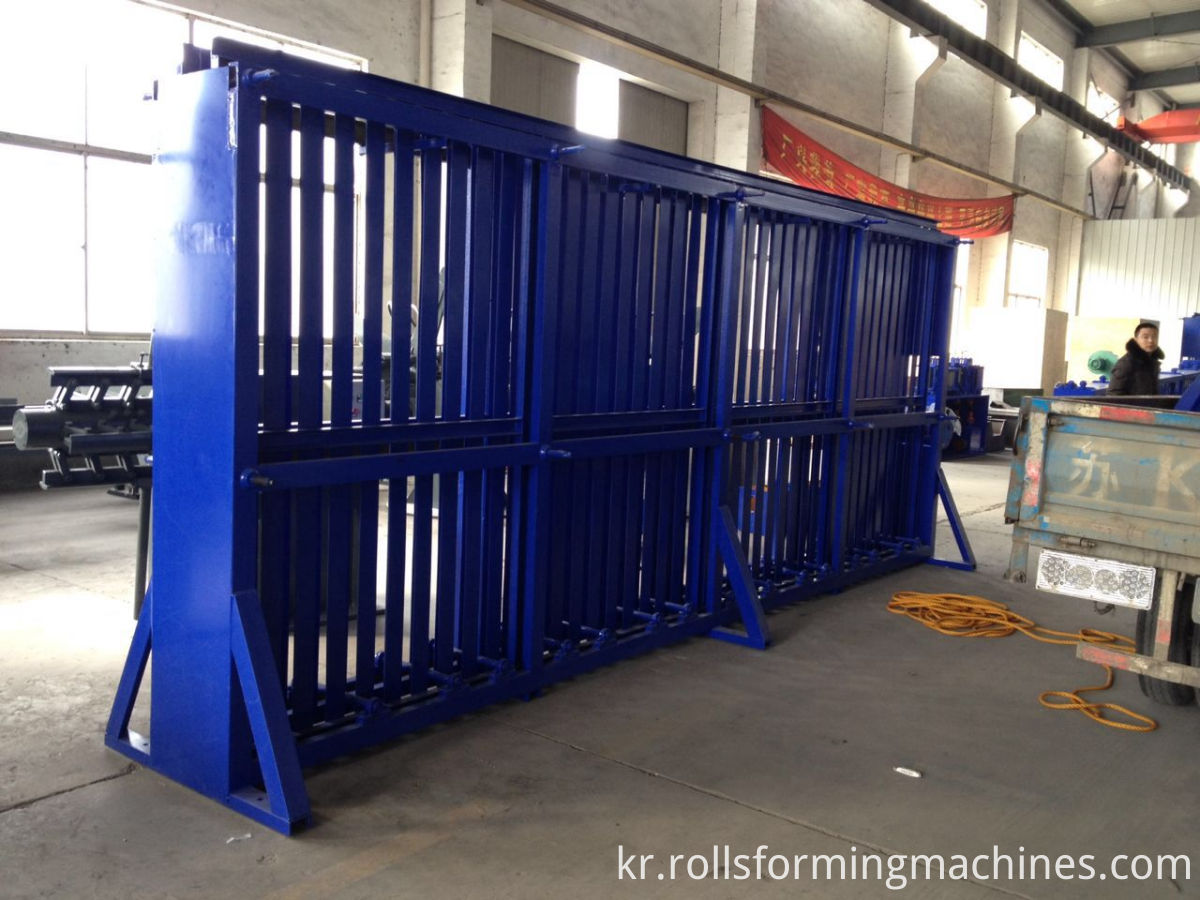

첫 번째는 수직 형 축 압기입니다 .이 기능은 재료 절단 및 용접시 기계가 작동하도록 충분한 재료를 보관하는 기능입니다.

1. 구조 : 철판 용접, 자동 피더 및 재료 단위 잡아 당기기

2. 조정 방법 : 손으로

3. 저장 용량 : 150-300m,

4. 길이 : 5.5 * 2.8m

material storage for tube roll forming machine

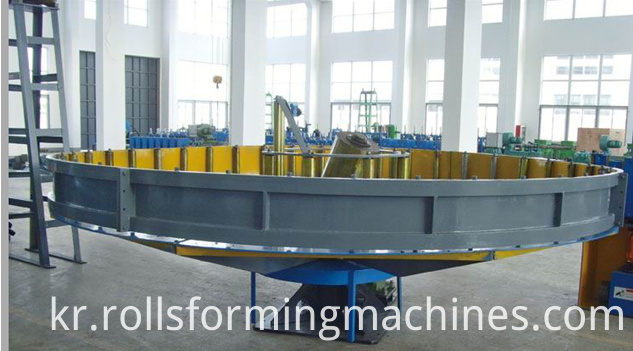

두 번째 유형은 수평 축적 이며 주요 기능은 주 기계의 공급을 멈추지 않고 헤드 및 엔드 용접을하기 전에 일정량의 강철 스트립을 보관하여 주 기계의 연속 생산을 보장하는 것입니다.

1. 누적 직경 : 5m

2. 코일 너비 : 240 * 530mm (파이프 크기에 맞게)

3. 코일 두께 : 1.5-4mm (파이프 크기에 맞게)

4. 먹이는 속도 : 120-200m

구조 형태 : 반전 스탠드, 핀치 이송 구조 (22kw AC 속도 조절 모터), 축전지 본체 (30kw AC 속도 조절 모터)

material storage

두 종류의 단위 기능은 기계 생산성에 따라 고객이 원하는대로 선택할 수 있습니다. 첫 번째 유형은 두 번째 유형에 비해 많은 비용을 절약 할 수 있지만 재료 상점 길이는 두 번째 유형보다 적습니다. 두 번째 유형은 더 안정적으로 작동하고 재료 표면을 손상시키지 않고 더 오래 보관할 수 있습니다.

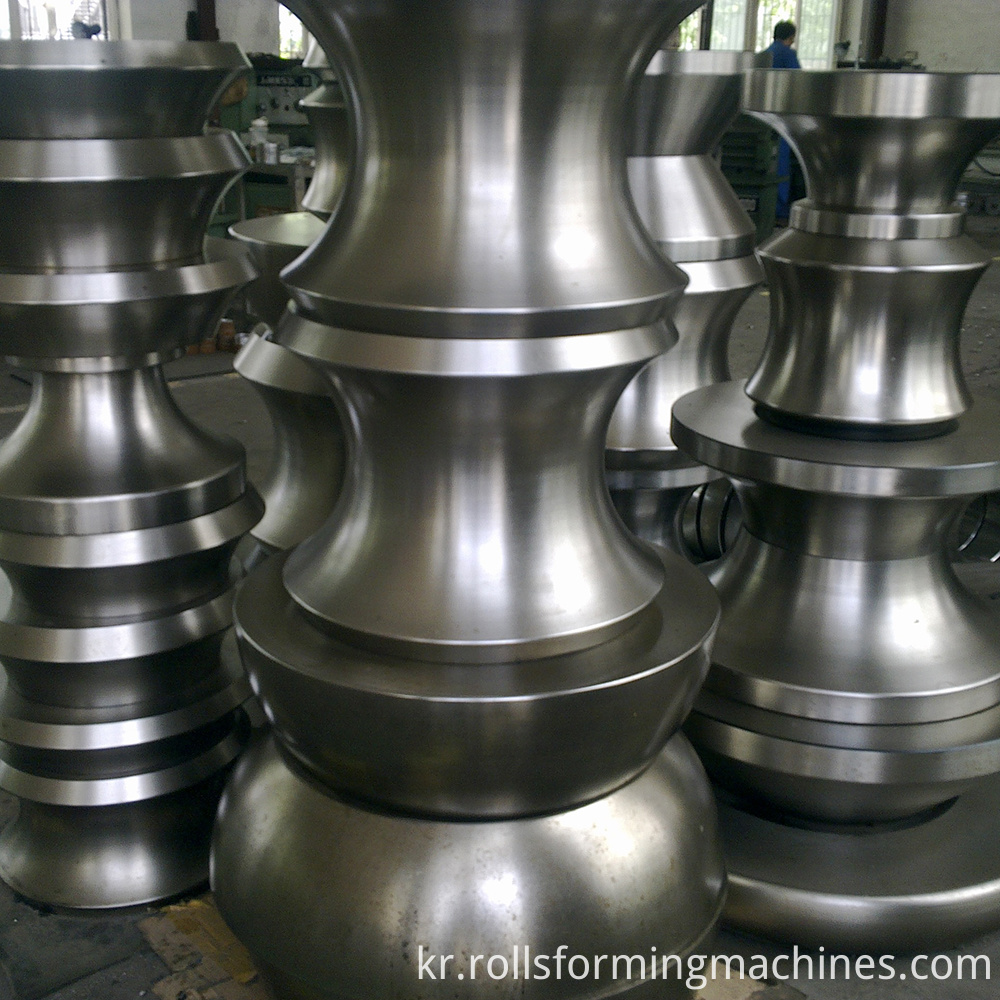

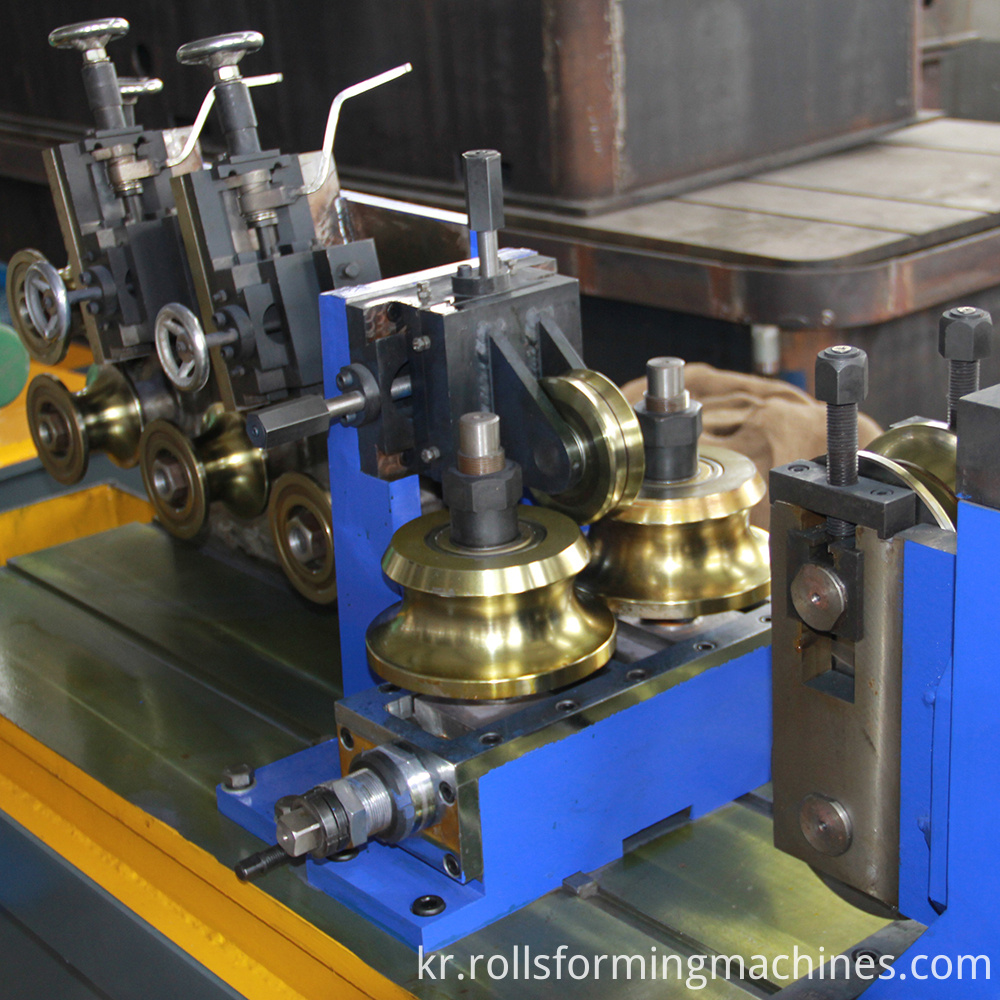

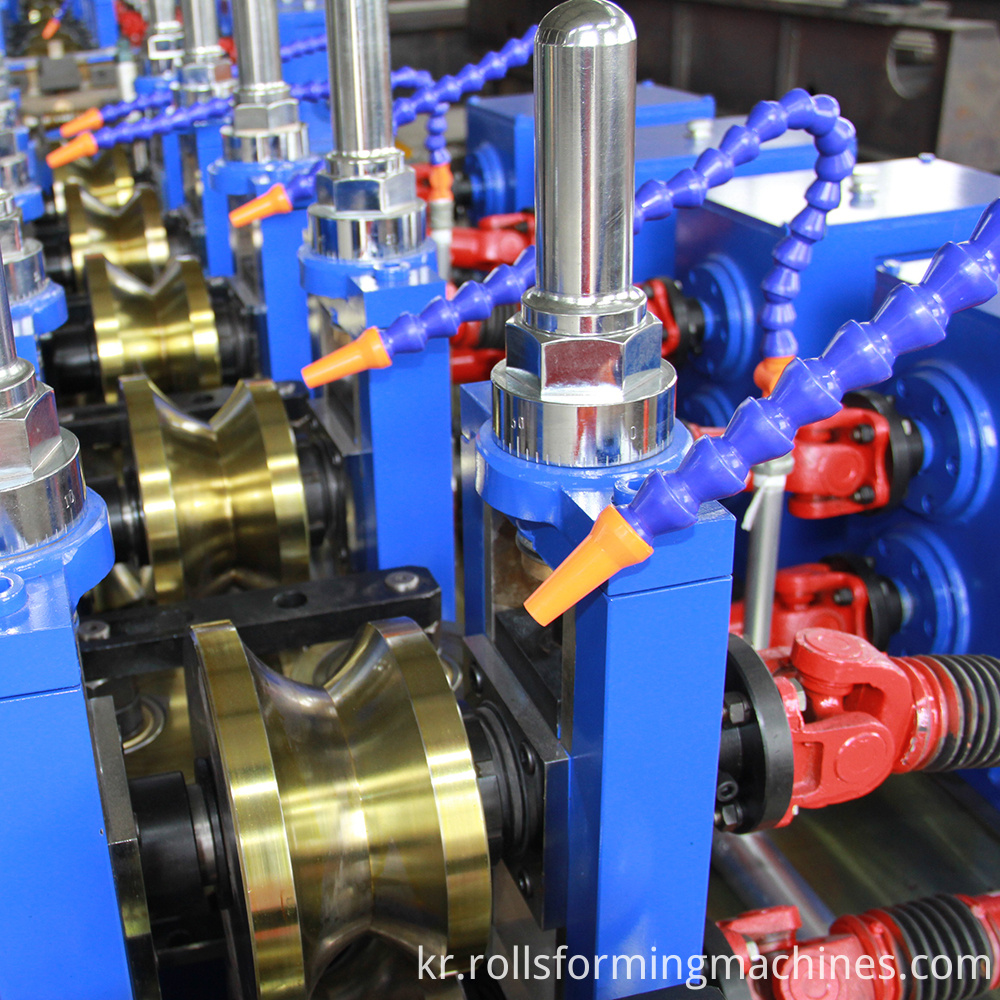

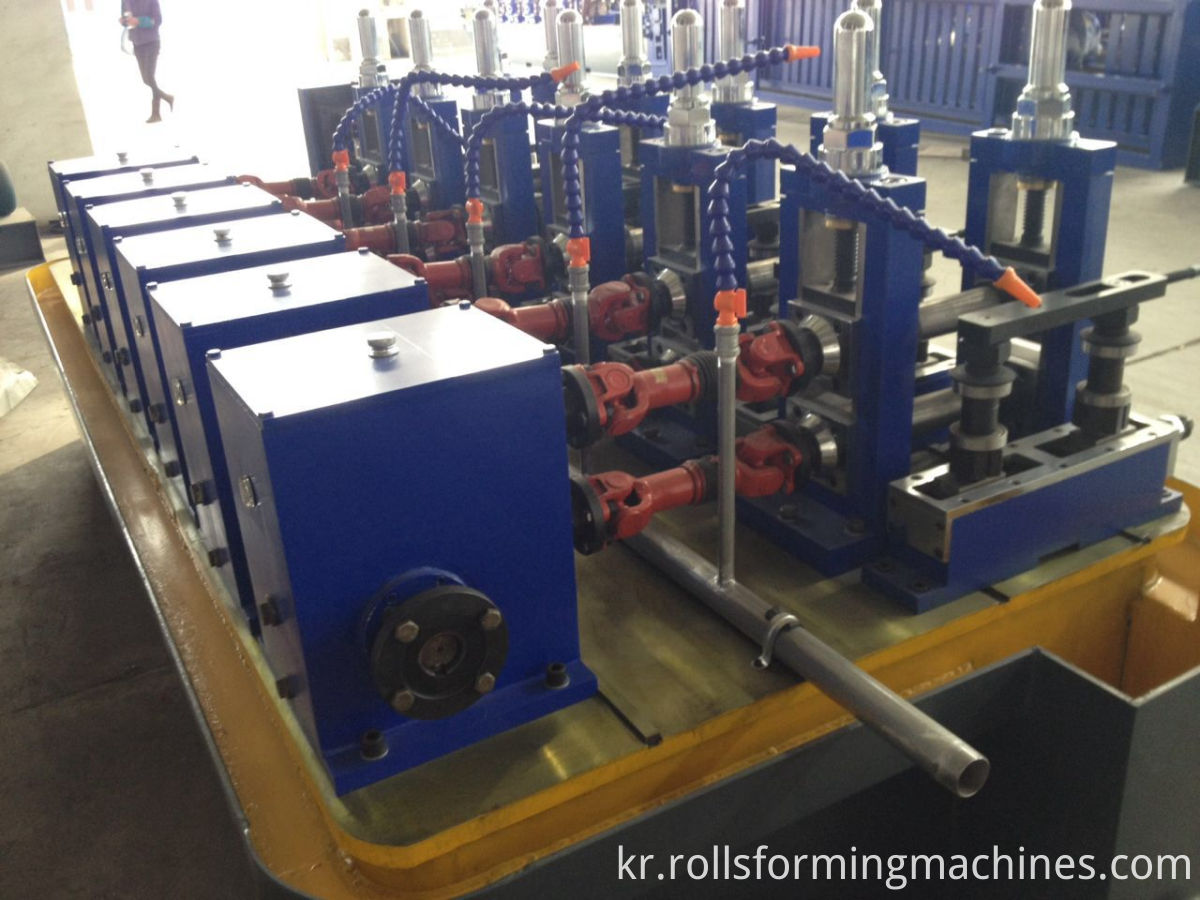

샤프트 재질은 40Cr이고 롤러 재질은 성형 장치와 크기 조정 장치 모두 Cr12입니다. 샤프트 번호는 파이프 크기 또는 기계 유형에 따라 다릅니다.

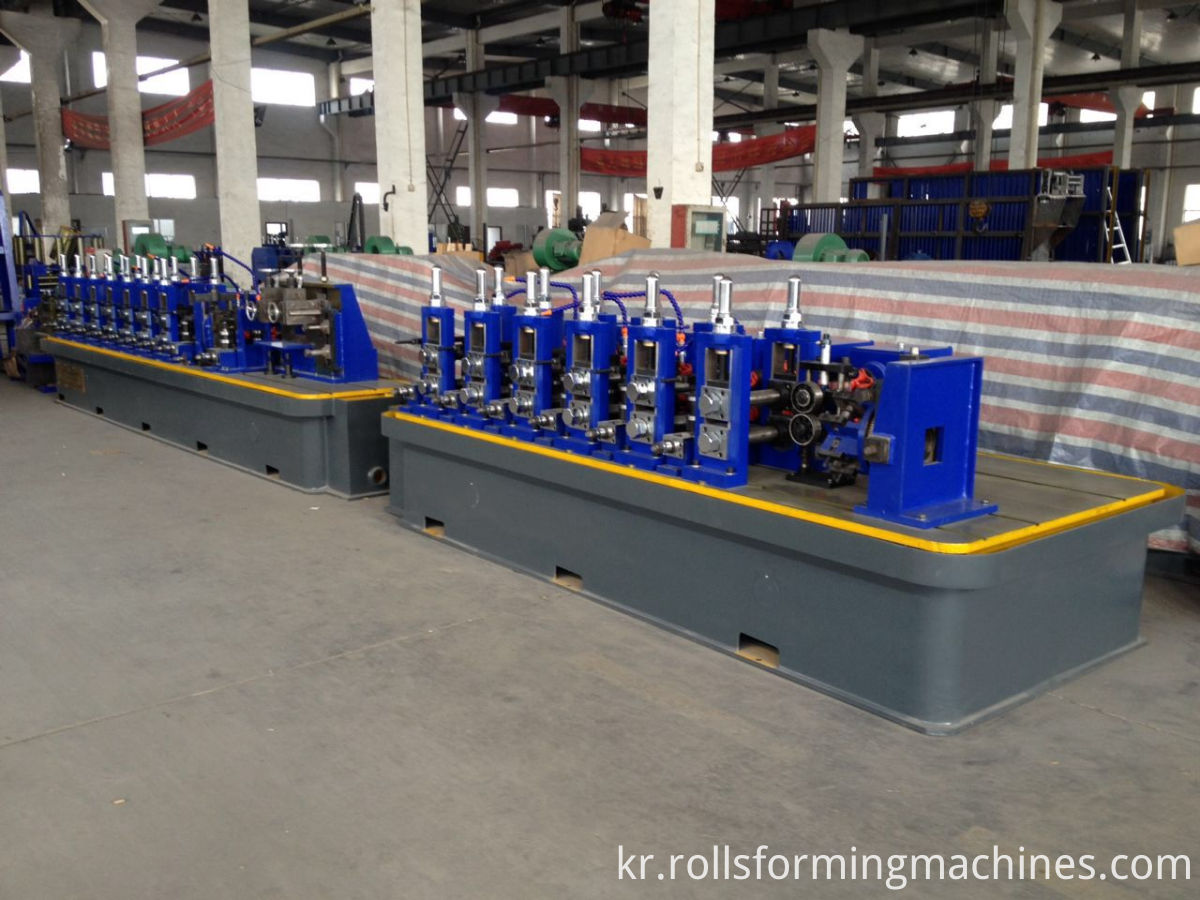

tube roll forming machine


tube roll forming machine

tube roll forming machine

tube roll forming machine

tube roll forming machine

아시다시피, 우리가 만드는 파이프 모양이 무엇이든 상관없이, 첫 번째 단계는 원형을 만드는 것입니다. 이것은 성형기가하는 일입니다.

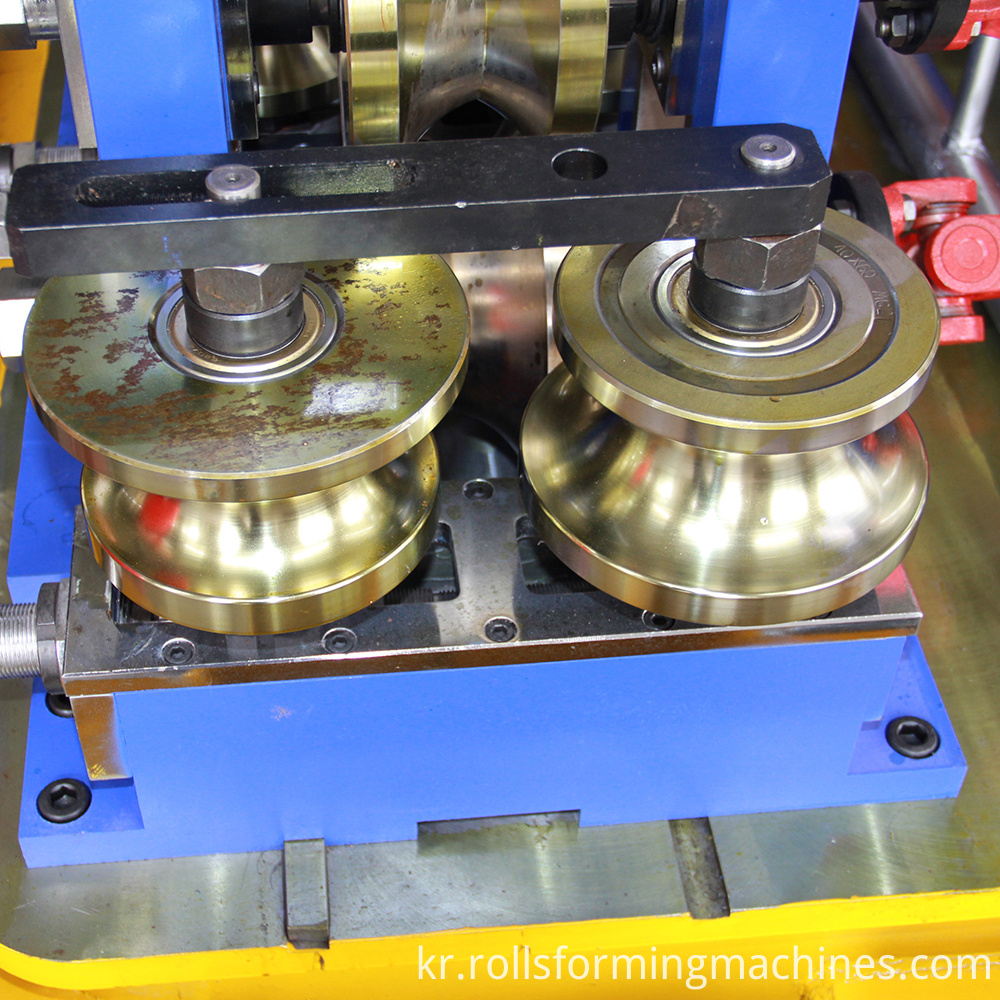

금형을 가진 사이징 기계는 원형, 사각 파이프 및 직사각형 파이프와 같이 우리가 원하는 모양을 만들 것입니다. 포밍 유닛과 사이징 유닛 모두 터키 헤드를 포함하므로 파이프를 다음 유닛으로 더 잘 안내하고 정돈 할 수 있습니다.


성형 장치와 사이징 장치 사이에 고주파 용접 시스템을 설치 합니다. 그것은 보딩 (Baoding) 도시에서 만들어졌고,

고체 상태 고주파 웰더 정류기 캐비닛, 캐비닛 인버터, 트랜스포머, 조리대, 바람과 물 냉각 시스템.



전송 시스템 의 경우 장치는 성형기와 사이징 머신 드라이브 시스템을 채택하고 감속기, 기어 박스, 범용 드라이브 샤프트를 통한 주 모터는 수평 롤러, 비구 조 롤러의 수직 롤을 끕니다.

pipe making machine


절단 시스템 은 컴퓨터가 비행 톱 절단을 제어하고, 기계 생산 속도와 일치시킬 수 있습니다. 추적 컷팅은보다 안전합니다.

pipe making machine

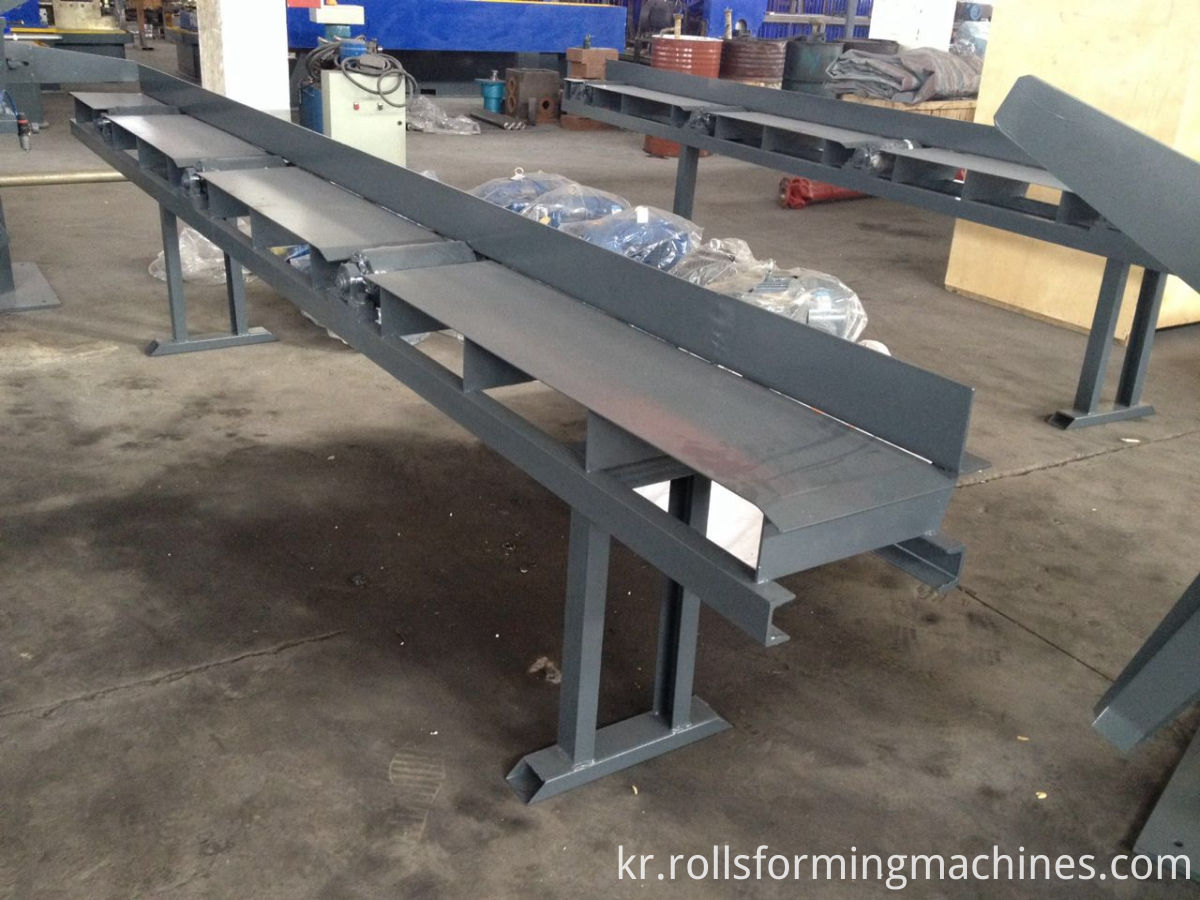

우리는 제품을 수집하기 위해 9m 길이의 강력한 테이블 을 제공합니다.

table

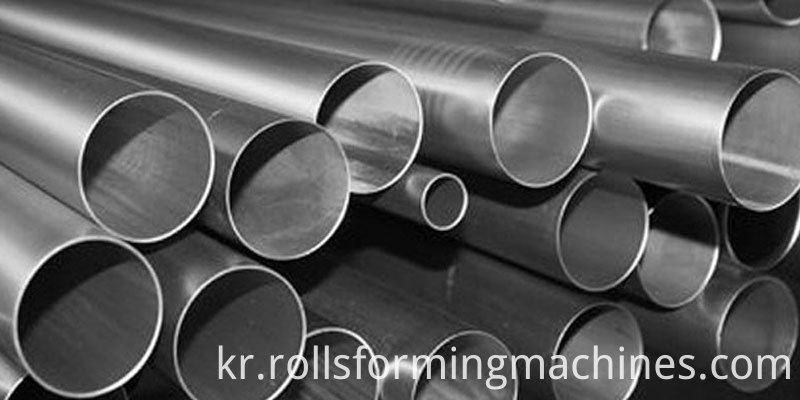

다음은 당사 기계에서 제조 한 파이프 제품입니다.

pipe


당신이 파이프 제조 기계에 관심이 있다면 저에게 연락 주시기 바랍니다.
