완전 자동 길이 머신 컷

    단가: USD 150000 - 80000 / Bag/Bags
    지불 유형: L/C,T/T,D/P,Western Union,D/A
    Incoterm: FOB
    최소 주문량: 1 Bag/Bags
    배송 시간: 60 일
Additional Info

포장: 누드 포장

생산력: 60m/min

상표: Zhongtuo

수송: Ocean,Land

원산지: 중국

공급 능력: 30 sets/month

인증 : CE, ISO, SGS

제품 설명

길이 라인 CTL 기계에 대 한 잘라 (0.8 ~ 3.5) × 400 m m

길이 기계 완전 자동 컷 두께에서 0.8-3.5 m m 사용자 인터페이스 없이 처리할 수 있습니다.
1. 기술적인 매개 변수:
코일 두께: 0.8 ~ 3.5 m m
코일 폭: 100 ~ 400 mm
코일: Q195, Q235A, Q345의 소재 S355 탄소 강철 코일, HR 또는 CR, 590 N/mm2 최대 인장 강도.
ID:φ500 코일-610 m m
코일 OD: ≤φ1400mm
코일 무게: ≤3T
평준화 롤러: φ100mm
평준화 롤러의 물자: 40Cr, 표면 경도: HRC55-58 °
라인 속도: 40 m/분, 인코더에 의해 측정 길이 2 m 길이 대 한 shear.10-12pcs/분 중지
허용 오차: 길이, 대각선 길이 1 m m, 평탄도 평준화에 +/-1.5mm/m2 + +/-0.5mm/m.


2. 기술 흐름:

코일 로드 코일 헤드 guide→pinch feeder→transmission와 car→single 심 봉 조 롤 table→ 사이드 guide→ 레벨 러 →encode 길이 fixing→shear →stacker

3. 각 장비 설명:
3.1.Coil-loading 자동차
1) 구조: 4 개의 바퀴, 차체 용접에 의해
걷기 2) 차에 의해 구동: 1.5 k w 사이클로이드 핀 휠 모터
유압 실린더 φ 100 × 500 m m에 의해 3) 자동차 상하 움직임
4) 걷는 속도: 8m/min, 최대 4000 m m 거리.
5) 최대 부하: 3000kgs.
Cut to length

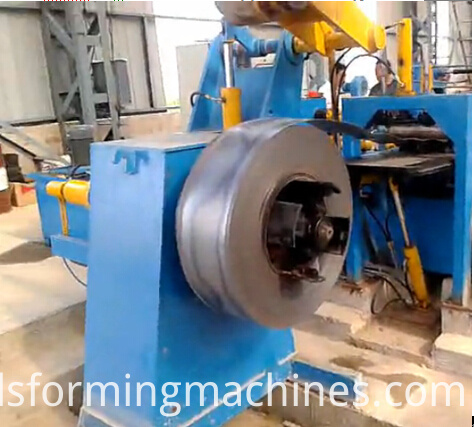

3.2.Single 심 봉 Decoiler 코일 헤드 가이드와
조 구조: 용접 어셈블리 기본, 외팔보 단일 굴대 hydraulically 연결 막대에 의해 확장.
Uncoiling 드럼: Φ508 × 450mm, 확장 범위: φ 500 ~ Φ610mm.
확장에 대 한 유압 실린더: φ 100 × 100 mm
스타일 브레이크: 공 압 압력 조절 브레이크
코일 최대 폭: 400mm
최대 외경 코일: 1400 m m
최대 코일 무게: 3, 000kgs.
코일 헤드 가이드 조에 설치 된
유압 실린더 Φ75에 의해 코일 머리 팔의 언론 다운 x 300 m m

코일-머리를 열기 위한 견인 바퀴: φ 150 x 150 mm, 2.2 k w에 의해 구동 사이클로이드 모터.

CTL


3.3 유압 핀치-급지대 삽질 플레이트

핀치-급지대: 기지, 스탠드, 롤러 좌석 구성, 이중 핀치 먹이 롤러, 리프팅 & 롤러, 드라이브 모터를 눌러 다운 메커니즘.
위 보도 롤러의 상하 이동: 150 mm 유압 실린더, 2 개의 pc x Φ70에 의해.
드라이브 모터: 4KW 사이클로이드 모터. 플레이트 삽질: 용접 강판, 두 혀 모양 접시 (큰 하나 확장 하 고 계약을 위아래, 작은 하나 이동) 어셈블리
큰 혀 업 다운 운동에 대 한 유압 실린더: Φ80 × 400 m m
유압 실린더 작은 혀 확장 63 × 400 m m-

3.4.Transmission 롤 테이블

크기: 2000 x 500 mm 폭 m m 길이
4pcs φ 100 x 600 롤러, 강판, 체인으로 구성.

3.5 측면 가이드
중심선에 스트립의 진행 위치 제한 구조: 수직 롤러.
수직 롤러: 두 쌍, Φ80 × 110mm, 40Cr,-고주파 담금질
조정 범위와 리드 나사에 의해 수직 롤러를 조정 하려면: 100-400 m m
Side guide

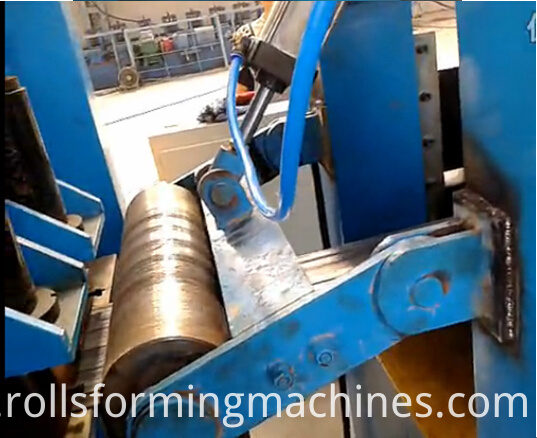

3.6.Leveling 기계
1) Composed 레버, 레버의 드라이브, 그리고 길이 해결 하기 위해 인코더의.
2) 드라이브는 자료, ZQ500 속도 감속 기, 37KW DC 모터, Eurotherm 590 DC 속도 컨트롤러, 커플러, 브레이크 및 기어 구성 됩니다.
3) 레벨 러 기지, 프레임, 롤러 및 롤러, 빔, 슬라이딩 차축 블록, 15 레벨 링 롤러 (8 롤러에 7), 한 행에 대 한 백업 롤러 아래로 좌석의 구성 각각 위와 아래로 levelign 롤러 프레스 다운 장치 전기 모터에 의해 (2.2 k w의 사이클로이드 감속 기 속도) 먹이 롤러를 위한 업-다운 메커니즘.
4) 평준화 롤러: φ 100 × 500 m m, 40Cr, HRC55-56, 표면 하드 크롬 코팅
롤러를 백업: φ 100 × 150, 8 + 9pcs, 45 #steel, HB220-240
5) 인코더: LM02-610 C-1200F/min(Japan Rep)
CTL 3
공 압 실린더 피스톤: 100 mm × 120mm 코딩
길이 고정 롤러: 40Cr, HRC52-54를 코딩

Circumference:400mmx0.01(127.324)


3.7.Hydraulic 전단

프레임, 가이드 레일, 슬라이딩 칼 홀더, 유압 차단 메커니즘의 구성.
전단에 대 한 유압 실린더: Φ160 x 200 m m, 1 pc
3.8.Stacker
테이블 랙 및 도보 메커니즘의 구성, 등등.
드라이브 모터: 3KW 사이클로이드 모터.
3.9.Hydraulic 시스템
유압 역, 밸브 플레이트, 각종 밸브, 고압 호스, 경직 된 튜브, 관절의 구성, 등등.
압력: 12Mpa
전원: 4.5 k w
석유 오일 탱크의 양: 450 L
3.10 전기 제어 시스템
제어 캐비닛 및 작업 패널을 포함 하는 전기 제어 시스템의 전체 집합
총 설치 전력: 60KW에 대 한
