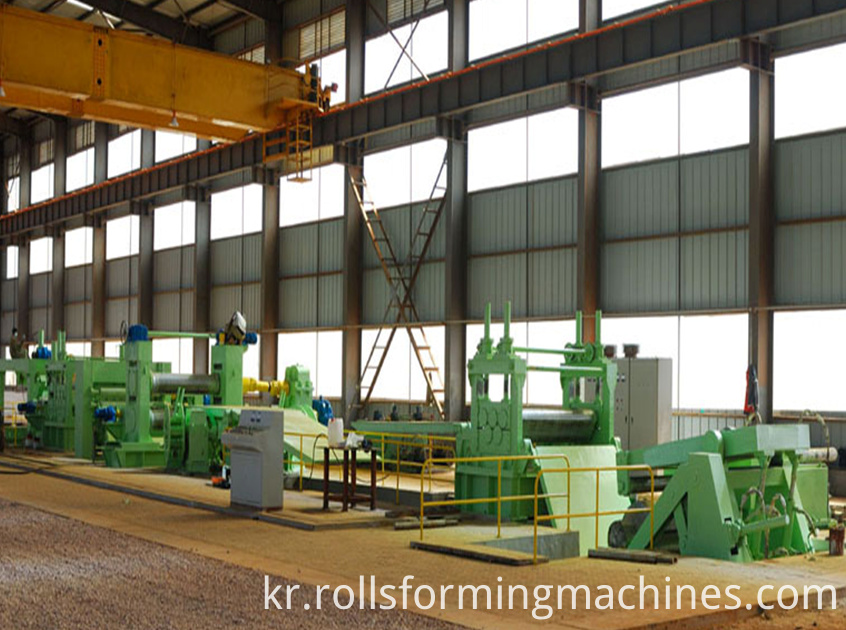

72 "x .250"x 50,000lbs B & K CTL 선 S iemi 중량 계를 길이 선으로 자릅니다.
-------------------------------------------------- -------------------------------------------------- -
Zhongtuo siemi 무거운 계기는 길이 라인을 잘라
이 절단 선은 400-4000mm와 같은 표준 길이로 금속 시트를 절단하는 데 사용됩니다. 기계 작업 속도는 분당 약 20 ~ 60 미터입니다.
2. 길이 기계 절단 기술 흐름 :

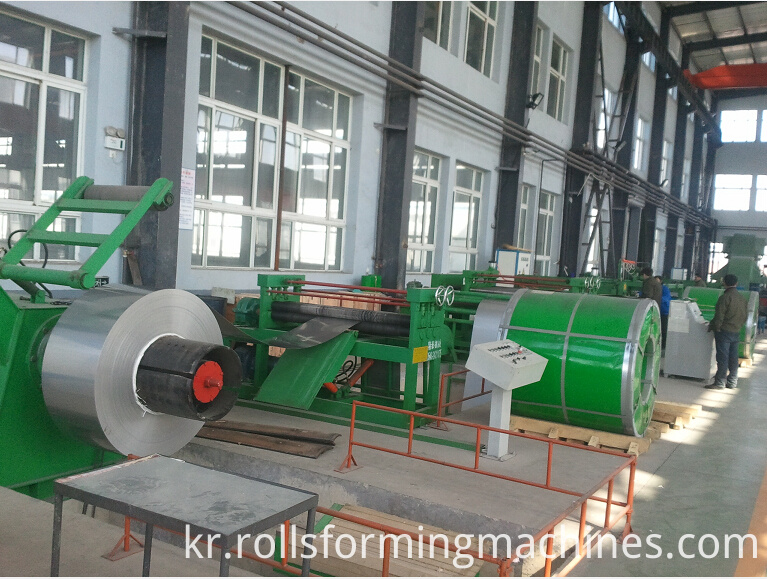

코일 로딩 카 → 코일 헤드 가이드가있는 단일 맨드릴 언코 일러 → 핀치 피더 → 전동 롤 테이블 → 사이드 가이드 → 수평 조절기 → 인 코드 길이 고정 → 전단 → 스태커
3. 각 장비에 대한 설명 :
3.1.Coil-loading Car
1) 구조 : 4 개의 바퀴, 용접에 의해 만들어진 차체
2) 걷는 자동차는 1.5kw 사이클로이드 핀 휠 모터로 구동됩니다.
3) 유압 실린더에 의한 자동차 상하 운동 Φ100 × 500mm
4) 걷는 속도 : 8m / min, 최대 4000mm 거리.
5) 최대 하중 : 3000kgs.

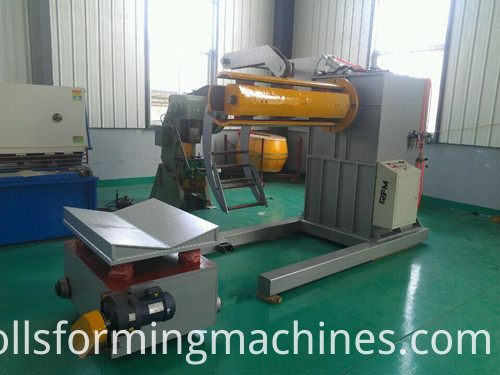

3.2 코일 맨 가이드가있는 싱글 맨드릴 디코 일러
언코 일러 구조 : 용접 어셈블리베이스, 커넥팅로드로 유압식으로 확장 된 캔틸레버 단일 맨드 렐.
Uncoiling 드럼 : Φ508 × 450mm, 확장 범위 : Φ500 ~ Φ610mm.
확장 용 유압 실린더 : Φ100 × 100mm
브레이크 방식 : 공압식 압력 조절 브레이크
코일 최대 너비 : 400mm
코일 최대 외경 : 1400mm
최대 코일 중량 : 3,000kg.
코일 헤드 가이드가 언코 일러에 설치됨
유압 실린더 Φ75 x 300mm에 의한 코일 헤드 암의 압하
코일 헤드 열기 용 트랙션 휠 : Φ150 x 150mm, 2.2KW 사이클로이드 모터로 구동.
3.3 삽을 가진 유압 핀치 - 피더
핀치 피더 (Pinch-feeder) : 받침대, 스탠드, 롤러 시트, 이중 핀치 피딩 롤러, 상승 롤러 및 구동 모터 용 리프팅 및 프레스 다운 메커니즘으로 구성.
상부 프레스 롤러의 상하 이동 : Φ70 x 150mm 유압 실린더, 2 개.
구동 모터 : 4KW 사이클로이드 모터.
Shoveling Plate : 강판이있는 용접 어셈블리, 두 개의 설형 플레이트 (상하로 움직이는 큰 것, 팽창과 수축을위한 작은 것)
큰 혀 상하 운동을위한 유압 실린더 : Φ80 × 400mm
작은 혀 확장을위한 유압 실린더 Φ63 × 400mm-
3.4.Transmission Roll Table
크기 : 길이 2000mm x 너비 500mm
Φ100 x 600 롤러 4 개, 강판, 체인으로 구성.
3.5 측면 가이드
구조 : 중심선에서 스트립의 진행 위치를 제한하는 수직 롤러.
수직 롤러 : 두 쌍, Φ80 × 110mm, 40Cr, 고주파 담금질
조정 범위가있는 리드 스크류로 수직 롤러를 조정하려면 : 100-400mm
3.6. 절삭기
1) 레버, 레버의 드라이브 및 인코더로 구성되어 길이를 고정합니다.
2) 드라이브는 기본, ZQ500 감속기, 37KW DC 모터, Eurotherm 590 DC 속도 컨트롤러, 커플러, 브레이크 및 기어로 구성됩니다.

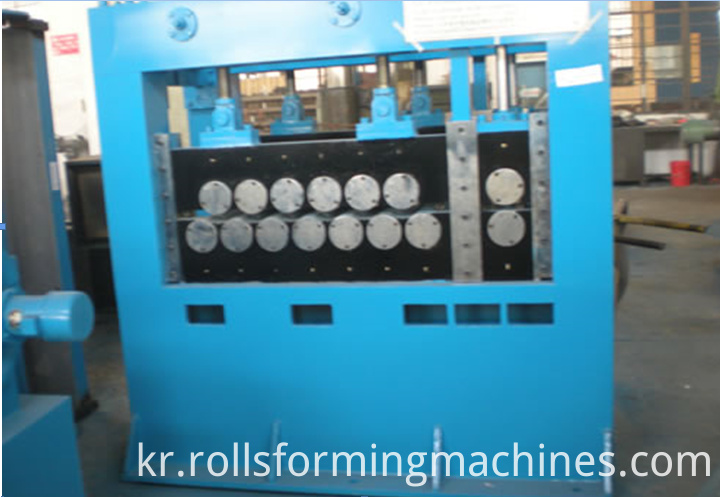

3) Leveler는 상향 및 하향 롤러의 시트, 상향 빔, 슬라이딩 축 블록, 15 레벨링 롤러 (8 개 이상의 롤러 7 개), 상부 및 하부 레벨 롤러 프레스 장치 용 1 열 백업 롤러 (2.2KW 싸이클로드 감속기)에 의한 업 공급 롤러의 업 - 다운 메커니즘.
3.7. 유압 전단
프레임, 가이드 레일, 슬라이딩 나이프 홀더, 유압 차단 메커니즘으로 구성.
전단 용 유압 실린더 : Φ160 x 200mm, 1 pc
3.8.Stacker
테이블 랙 및 워킹 메커니즘 등으로 구성
구동 모터 : 3KW 사이클로이드 모터.
