철강 및 금속 관통형된 각도 롤 성형 기계

    단가: USD 19800 - 32000 / Set/Sets
    지불 유형: L/C,T/T,D/P,D/A
    Incoterm: FOB,CFR,CIF,FCA
    최소 주문량: 1 Set/Sets
    배송 시간: 25 일
기본 정보

모형: ZT-005-21

유형: 라이트 섹션 스틸

등록 상표: 탄소 구조 강

회원: 스틸 트러스

건축 구조용 강재의 종류: 냉간 성형 단면 스틸

주거 벽 구조: 벽 스터드

Speed: 5-8m/min

Machine Size: 13*1.3*1.7m

Rolelr Station: 9 Rollers

Roller Material: GCR15 Aluminium Processing After Quenchin HRC58-62

Shaft Diameter: Φ80mm

Shaft Material: 45# Steel With Tempering

Power: 7.5kw

Drive: Gear

Additional Info

포장: 고객의 요구로

생산력: 5-8m/min

상표: ZHONGTUO

수송: Ocean,Land

원산지: 중국

공급 능력: 30 sets/month

인증 : CE, ISO9001

제품 설명

철강 및 금속 관통형된 각도 롤 포밍 머신

관통형된 각도 롤 formin g 기계는 최고 급료 강철을 사용 하 고는 다른 질적 자료 조달 양식 산업의 평판과 정품 공급 업체 중 일부. 우리가 우리의 범위는 어떤 결점 든 지에서, 따라서 우리가 엄하게 특정 품질 매개 변수에서 각 제품 확인 있는지 확인 하십시오.

홈된 각도 롤 기계를 형성의 과정:

decoiler-피더-전-롤 테이블 밖으로 실행 하는 절단-

Slotted Angle Roll Forming Machine

철강 및 금속 슬롯 각도 롤 성형 기계의 Detalied 정보:

1. decoiler

사용법: 강철 코일을 지원 하 여 턴테이블에 풉니다 사용 방법.

수동 롤 포밍 시스템에 의해 당겨진 풉니다

적재 능력: 5T

Uncoiling 폭: 500 mm

내부 직경: 450-550 m m


2.서보 먹이 및 펀칭 부분

서보 전원 먹이: 3kw

이 부분에 구멍을 펀치 금형 펀치 다른 구멍을 변경할 수 있습니다.

전력: 5.5 k w

펀칭: 42T

형 물자: 침묵 하는 Gcr12MoV

Slotted Angle Roll Forming Machine

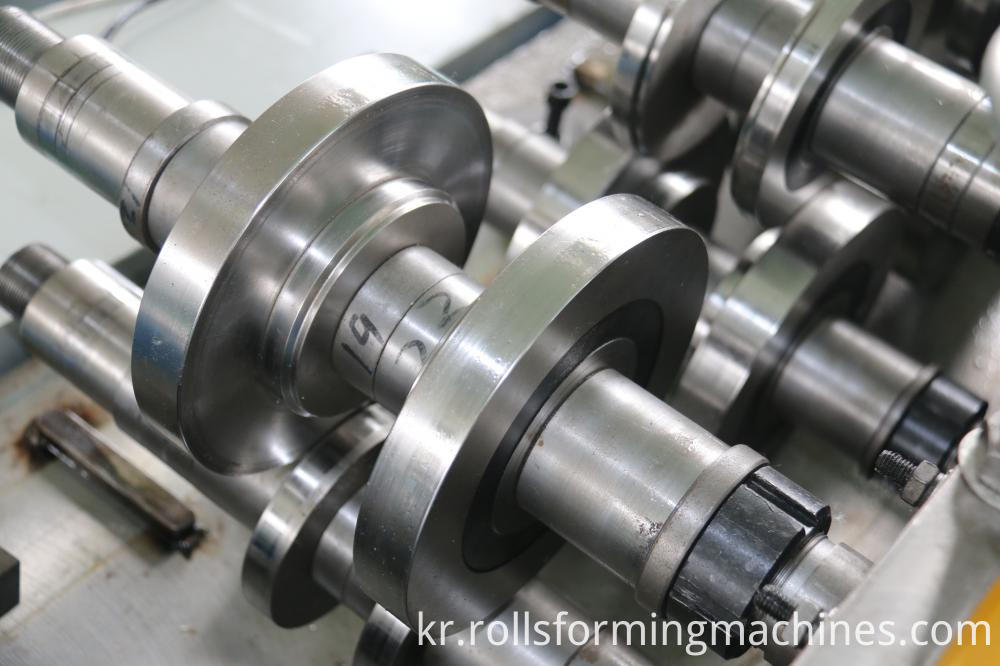

3. 홈된 각도 롤 포밍 머신

크기: 길이 * 폭 * 높이-13* 1.3 * 1.7 m

T: 무게 5 톤

전압: 380V / 50HZ3Phase (고객의 요구)로

롤러 해결사: 세로 아치

프레임: 중간 용접 플레이트

기념 아치 프레임 유형

프레임 두께: 25 mm

운전 모드: 기어 드라이브

롤러의 물자: GCR15 알루미늄 quenchin HRC58-62℃ 후 처리, 크롬 도금

샤프트 소재: 템 퍼와 강철 45 #

샤프트 직경: φ80mm

롤러의 수: 9 롤러

주 전원: 7.5 k w

행성 사이클로이드 장치 속도 흡 진 기)

속도: 5-8 m/min (절단 tand 펀칭 포함)


Steel And Metal Slotted Angle Roll Forming Machine

Steel And Metal Slotted Angle Roll Forming Machine

4.전단 시스템

블레이드 재질: Cr12Mov, 무리 강철 HRC 58 62℃

전원 공급 장치: 유압 파워

프레임: 기둥 스타일 랙 앤 피니언 시스템

선 스위치: 비 접촉 광 스위치

구성 요소: 절단 도구, 한 유압 탱크 및 1 개의 커터 기계 집합이 포함 되어 있습니다.

Steel And Metal Slotted Angle Roll Forming Machine

5.유압 역, PLC 역

유압 모터 힘: 3kw

유압 오일: 46 #

구성 요소: 집합 유압 탱크, 유압 기름 펌프, 그리고 두 개의 유압 파이프의 집합을 포함 하는 시스템. 그리고 전자기 밸브의 두 세트.

기능:

1. PLC를 채택, 변환기, 안정성, 높은 속도 보장 하기 위해 파 나 소닉 PLC에서 터치 패널 정밀도 수명.

2. 다른 전기 요소는 델타

3. 이동식 스위치 장비, 공기 브레이크, 방열기, 변압기 및 작업 편의 안전을 위한 전기 누설 보호.


Steel Slotted Angle Machine

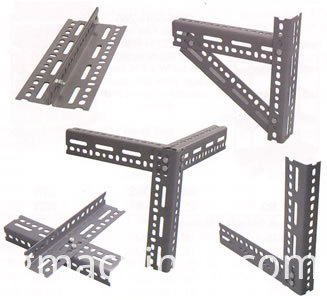

참조 일부 최종 사진 포럼:

Steel And Metal Slotted Angle Roll Forming Machine

Slotted Angle Roll Forming Machine


Metal Slotted Angle Machine
